Шестерня балансировочного вала 186F Z-53 для дизельного двигателя 9 л.с.

Шестерня балансировочного вала 186F Z-53

Ремонтная шестерня на 53 зуба для привода системы уравновешивания одноцилиндрового дизельного двигателя 186F мощностью 9 л.с. с принудительным воздушным охлаждением. Такие моторы ставят на мотоблоки и мототракторы, дизельные генераторы и мотопомпы, поэтому деталь берут при переборке двигателя, когда зубья прежней шестерни выкрошились, износились по профилю или со стороны привода балансира появился характерный стук.

Роль детали в дизеле 186F

Одноцилиндровый дизель работает с большими инерционными нагрузками: поршень с шатуном непрерывно разгоняются и тормозятся, а противовесов коленчатого вала не хватает, чтобы полностью уравновесить эти силы. Задачу берет на себя балансировочный вал, который вращается синхронно с коленвалом и своим противовесом гасит колебания. Шестерня Z-53 передает вращение и удерживает нужную фазу балансира, поэтому от состояния ее зубьев напрямую зависит, будет ли мотор ровно тянуть на рабочих оборотах или начнет трясти раму техники и разбивать крепления.

Конструкция

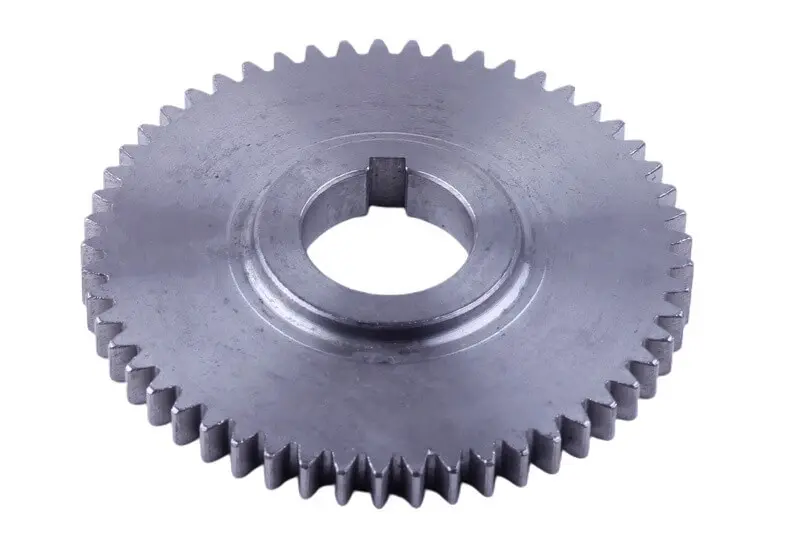

Деталь стальная, с прямозубым венцом на 53 зуба и утолщенной ступицей вокруг посадочного отверстия. В отверстии выполнен шпоночный паз: шестерня садится на шейку вала и фиксируется шпонкой, что исключает проворот под знакопеременной нагрузкой дизеля. Прямой профиль зуба спокойно переносит ударные импульсы от вспышек в цилиндре, а сплошной стальной диск без облегчающих окон сохраняет жесткость венца и точность зацепления.

Как подобрать замену

• Пересчитайте зубья на снятой шестерне: у этой позиции их 53, и число зубьев должно совпадать точно, иначе нарушится фазировка балансира.
• Приложите старую деталь и сравните диаметр посадочного отверстия, ширину венца и ширину шпоночного паза.
• Уточните исполнение мотора: индекс 186F встречается и у дизельных, и у бензиновых двигателей, а шестерни у них разные.
• Осмотрите ответные шестерни коленвала и распредвала: работа в паре с изношенным зубом быстро убьет новую деталь.
• Проверьте посадочные шейки и опоры балансировочного вала, ведь люфт вала дает перекос зацепления и повторное разрушение зубьев.

Замена и сборка

Шестерню меняют со снятием боковой крышки картера, поэтому работу удобно совмещать с ревизией масляной системы и заменой уплотнений. Перед разборкой запомните взаимное положение шестерен: привод балансира собирается строго по меткам, иначе противовес пойдет не в фазе и вибрация станет сильнее исходной. Новую шестерню сажают на чистую шейку с целой шпонкой, затягивают штатным крепежом и обязательно проворачивают коленвал вручную на пару оборотов, чтобы зацепление шло без закусывания и заметного люфта.

Если двигатель ощутимо вибрирует, шумит шестернями или уже вскрыт для ремонта поршневой группы, разумно сразу поставить новую шестерню, а не возвращать деталь с наработанными зубьями: повторная разборка мотора обойдется дороже самой шестерни.
