Вал кик-стартера мотоблока 175N/180N (7/9 л.с.) AMG-2

Вал кик-стартера мотоблока 175N/180N (7/9 л.с.)

Стальной пусковой вал для механизма ручного запуска одноцилиндровых дизельных двигателей серии 175N и 180N мощностью 7 и 9 л.с. Такие моторы с водяным охлаждением ставят на тяжёлые мотоблоки и мототракторы, и заводят их вручную — пусковой рукояткой. Через этот вал усилие руки передаётся дальше на двигатель, поэтому от его состояния напрямую зависит, схватит мотор с первого оборота или придётся крутить рукоятку снова и снова.

Где стоит и что делает

Дизели 175N/180N запускаются по простой схеме: оператор сбрасывает давление в цилиндре декомпрессором, вставляет пусковую рукоятку и резко раскручивает двигатель. Пусковой вал установлен в корпусе механизма запуска и работает промежуточным звеном между рукояткой и приводом коленчатого вала. Нагрузка на него ударная и повторяется при каждом холодном пуске, поэтому деталь выточена из стали, а посадочные шейки обработаны под точную установку в корпус.

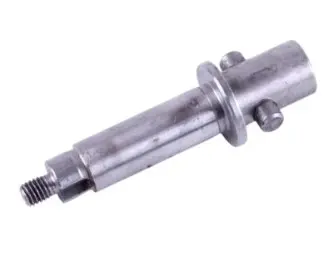

Конструкция детали

Это цельная ступенчатая ось, у которой каждый участок отвечает за свою задачу — опору, фиксацию, приём рукоятки и затяжку крепежа.

• ступенчатое стальное тело с опорными шейками разного диаметра под посадку в механизм запуска;
• кольцевой буртик, который задаёт осевое положение вала и упирается в посадочное место;
• полый хвостовик с поперечным отверстием и запрессованным пальцем — под зацеп пусковой рукоятки;
• резьбовой конец с плоской лыской: резьба нужна для затяжки крепежа, лыска — чтобы удержать вал ключом.

Как подобрать замену

Пусковые валы для 175N/180N выпускают в разных исполнениях, и внешне похожие детали не всегда взаимозаменяемы. Перед покупкой снимите старую деталь и сверьте её по нескольким точкам.

• общая длина вала и диаметры опорных шеек;
• наличие резьбы на конце: исполнения с резьбой и без неё друг друга не заменяют;
• форма и внутренний размер хвостовика под рукоятку;
• положение поперечного отверстия и пальца относительно буртика;
• серия двигателя: деталь рассчитана именно на 175N/180N мощностью 7/9 л.с.

Когда пора менять

Износ пускового вала хорошо виден по поведению техники. Рукоятка начинает проворачиваться вхолостую или слетает при рывке, появляется заметный люфт и стук в механизме запуска, зацеп под рукоятку заминается, а на шейках вала образуются выработка и задиры. Часто деталь страдает после обратного удара, когда двигатель отдаёт рукоятку назад. Работать с изношенным валом опасно: рука срывается, а разбитый хвостовик быстро добивает ответные детали механизма.

Установка

Меняют вал на остывшем двигателе. Снимают крышку механизма запуска, вынимают изношенную деталь, очищают посадочные места от старой смазки и продуктов износа, осматривают ответные детали — если они уже разбиты, менять их придётся вместе с валом. Новый вал смазывают по шейкам, устанавливают без перекоса, затягивают крепёж и проверяют ход рукоятки от руки: вал должен вращаться свободно, без закусывания и заметного осевого люфта. Только после этого пробуют завести двигатель.

Держать такой вал в запасе разумно любому владельцу тяжёлого дизельного мотоблока: деталь мелкая, но без неё техника просто не заводится, а сезонные работы ждать не будут.
