Компенсатор тепловой выпускного клапана для двигателя мотоблока 186F (9 л.с.)

Компенсатор тепловой выпускного клапана 186F (9 л.с.)

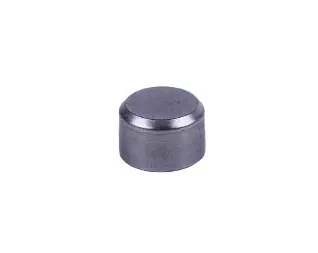

Компактная металлическая деталь клапанного механизма, которая устанавливается на торец стержня выпускного клапана дизельного двигателя 186F мощностью порядка 9 л.с. Такие одноцилиндровые четырёхтактные моторы воздушного охлаждения с верхним расположением клапанов ставят на мотоблоки, мини-трактора, генераторы и мотопомпы. Конструкция представляет собой короткий цилиндрический колпачок с глухим плоским торцом и внутренним гнездом под стержень клапана — именно этим торцом деталь работает в паре с коромыслом.

Как работает тепловая компенсация

Выпускной клапан на прогретом моторе — самая горячая деталь газораспределения: через него уходят отработавшие газы. Металл стержня расширяется, длина клапана растёт, и зазор между стержнем и коромыслом становится меньше, чем на холодном двигателе. Когда запаса не остаётся, клапан перестаёт плотно садиться в седло: падает компрессия, кромка тарелки перегревается и подгорает. Компенсатор сглаживает эту разницу и позволяет двигателю сохранять правильные фазы работы клапана и на холодную, и после выхода на рабочую температуру.

Когда деталь меняют

Колпачок постоянно принимает удары коромысла, поэтому со временем его торец наклёпывается, продавливается или изнашивается по высоте. Признаки — звонкий стук в головке цилиндра, зазор, который «уходит» вскоре после регулировки, тяжёлый пуск и падение тяги. Компенсатор меняют при переборке головки цилиндра, вместе с заменой выпускного клапана или коромысла, а также если старая деталь потеряла форму, треснула или имеет выработку в виде лунки. Ставят новый и профилактически — заодно с притиркой клапанов, чтобы регулировка держалась дольше.

Преимущества

• Стабилизирует тепловой зазор выпускного клапана на прогретом моторе, поэтому двигатель ровнее держит обороты и не теряет компрессию.
• Принимает на себя контакт с коромыслом и бережёт торец стержня клапана — вырабатывается недорогая деталь, а не сам клапан.
• Цельнометаллическая конструкция без подвижных частей: заклинивать нечему, обслуживание сводится к периодической проверке зазора.

Подбор и установка

Подбирают компенсатор по модели двигателя и по размерам старой детали: наружному диаметру, высоте и диаметру внутреннего гнезда под стержень. Проще всего снять клапанную крышку, вынуть изношенный колпачок и сравнить его с новым — посадка должна быть без люфта и без закусывания. Деталь ставят на торец стержня выпускного клапана, после чего собирают привод и обязательно выставляют тепловой зазор по руководству к конкретному двигателю: на холодном моторе и при закрытых клапанах. Ставить новый колпачок вместе с изношенным коромыслом или разбитым торцом клапана смысла нет — регулировка собьётся снова.

Держать такой колпачок в запасе разумно каждому, кто эксплуатирует мотоблок или генератор с мотором 186F: деталь мелкая, но именно от её состояния зависит, насколько стабильно двигатель держит регулировку клапанов и как долго прослужит сам выпускной клапан.
