Коммутатор CDI Honda Dio AF34, 6 контактов (4+2)

Коммутатор CDI задаёт момент искрообразования на двухтактном скутере Honda Dio AF34. Блок накапливает заряд от генератора и в нужный момент разряжает его на катушку зажигания, ориентируясь по импульсу датчика магнето. Пока эта деталь исправна, двигатель уверенно схватывает с первого кика, ровно подхватывает обороты и держит стабильный холостой ход.

Конструкция и подключение

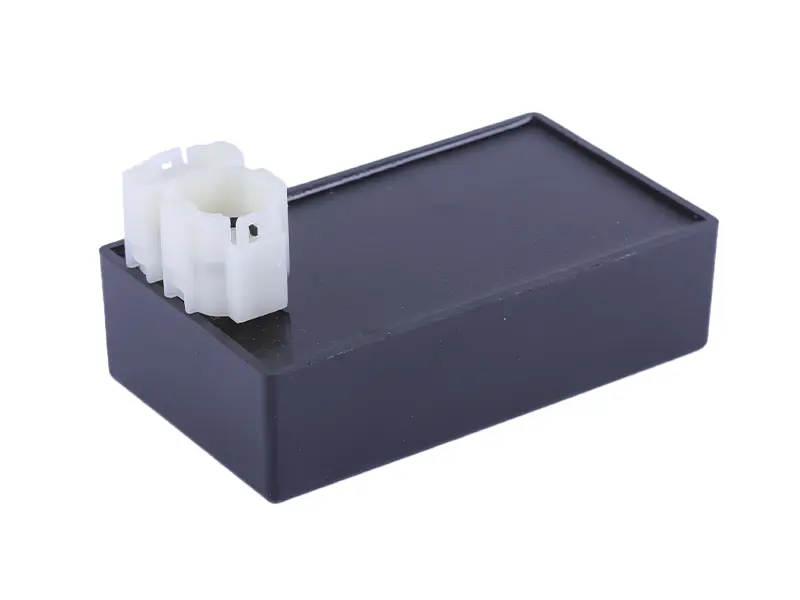

Электроника залита компаундом внутри прочного пластикового корпуса прямоугольной формы, и такая заливка сохраняет плату целой при постоянной вибрации мотора, брызгах и дорожной пыли под пластиком скутера. Наружу выведены два белых разъёма: четырёхконтактный и двухконтактный, шесть контактов суммарно. Схема 4+2 — штатное решение для японских Dio AF34, поэтому родная проводка стыкуется без переделки колодок и без перестановки клемм. Питание блоку нужно постоянное, 12 В от бортовой сети скутера.

Признаки, по которым меняют коммутатор

Неисправность выдаёт себя поведением зажигания: искра исчезает совсем или появляется через раз, скутер заводится с десятого кика, глохнет на прогретом моторе, теряет тягу и подёргивается при наборе оборотов. Похожие симптомы дают свеча, насвечник, высоковольтный провод и катушка зажигания, поэтому их проверяют первыми, а на CDI переходят, когда остальное зажигание вне подозрений. Отдельный частый сценарий — блок выгорает после снятия клеммы аккумулятора на работающем двигателе, так что на Dio такую манипуляцию делать нельзя ни при каких обстоятельствах.

Как подобрать замену

• Сверьте колодки: нужны две — на четыре и на два контакта, иначе жгут физически не состыкуется.
• Ориентируйтесь на семейство рамы: AF34 и родственный AF35 подключаются одинаково, когда разъём совпадает.
• Не берите внешне похожие блоки от китайских четырёхтактных скутеров: корпус повторяет форму, но по схеме подключения они для Dio не подходят.
• Сравните габариты корпуса с посадочным местом — коммутатор должен без натяга встать в штатный держатель под пластиком.
• Осмотрите ответную колодку на жгуте: подгоревшие или разболтанные клеммы дают ровно те же перебои, что и мёртвая электроника.
• Заранее приготовьте отвёртку для снятия облицовки: доступ к блоку на Dio закрыт пластиком, и без него замена не начинается.

После установки заведите двигатель и дайте ему поработать на холостых: ровный устойчивый холостой ход и чистый набор оборотов без провалов показывают, что зажигание работает как надо. Держите разъёмы сухими и чистыми, а при сезонном обслуживании проверяйте, чтобы колодки были защёлкнуты до упора и не болтались от вибрации — это самая частая причина перебоев, не связанных с самой электроникой. Компактный корпус и быстрая перестыковка двух колодок делают такой коммутатор удобным запасным блоком в дорогу: при внезапной потере искры замена выполняется на месте за несколько минут, без специнструмента и настройки.
