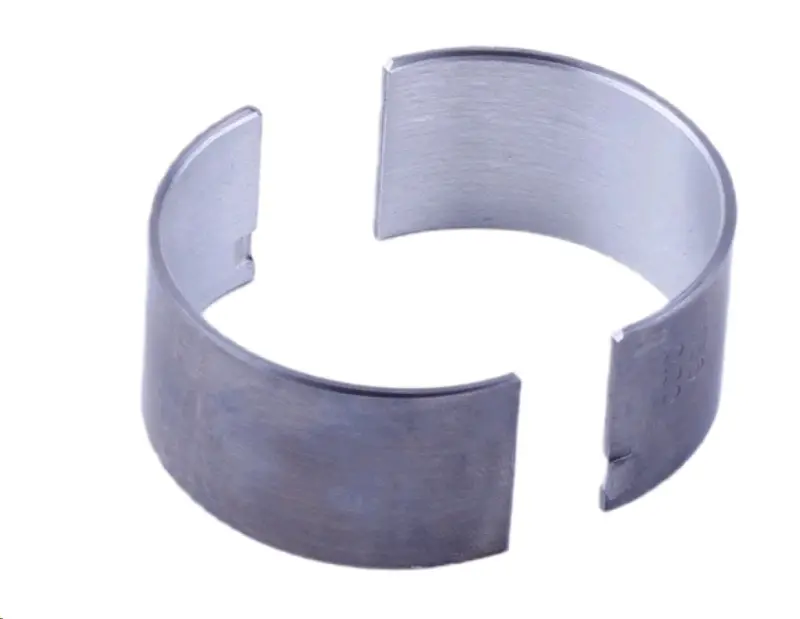

Вкладыши шатуна дизеля 186F (9 л.с.), ремонтный размер +0,50

Вкладыши шатуна дизельного двигателя 186F (9 л.с.), ремонтный размер +0,50

Комплект из двух стальных полувкладышей для нижней головки шатуна одноцилиндрового дизеля 186F мощностью 9 л.с. Ремонтный размер +0,50 рассчитан на шатунную шейку коленчатого вала, уже прошедшую шлифовку под увеличенный ремонт. Такую пару ставят, когда прежние вкладыши выработались, провернулись или получили задиры, а вал перешлифован в ремонтный размер.

Как работает пара вкладышей

Полувкладыши образуют подшипник скольжения между шатуном и шатунной шейкой коленвала. Масляная пленка между антифрикционным слоем и шейкой воспринимает ударную нагрузку от вспышек в цилиндре, а сами полукольца забирают износ на себя и берегут дорогой коленчатый вал и постель шатуна. Половинки удерживаются в шатуне и его крышке фиксирующими выступами: они заходят в ответные пазы и не дают вкладышу проворачиваться на оборотах.

Стальная основа сохраняет натяг в постели и отводит тепло от места трения, а более мягкий рабочий слой прирабатывается по шейке и утапливает мелкие абразивные частицы, не давая им резать вал. Именно поэтому вкладыши меняют только парой и целым комплектом: смешивать изношенную и новую половинку нельзя, иначе зазор получится неравномерным.

Что означает маркировка +0,50

Цифра указывает на увеличенную толщину: такой вкладыш толще стандартного и компенсирует шатунную шейку, уменьшенную шлифовкой на 0,50 мм. У двигателя 186F номинальный диаметр шатунной шейки составляет 40 мм, поэтому под ремонт +0,50 шейку обрабатывают до 39,50 мм. Если коленвал не шлифовался, нужен стандартный комплект, а после следующей проточки подбирают более крупный ремонтный размер.

Совместимость

Пара рассчитана на одноцилиндровые четырехтактные дизели 186F воздушного охлаждения мощностью 9 л.с. — это распространенная силовая установка тяжелых мотоблоков и мототракторов, а также мотопомп, генераторов и станочной техники на том же моторе. Двигатель 186F ставят на мотоблоки Кентавр, Зубр, Форте, Профи, Скаут, Гроссер, Фермер, Заря, Штенли, Катманн и другие модели схожей компоновки.

Преимущества

• Ремонтный размер +0,50 продлевает срок службы коленчатого вала: шейку шлифуют и подбирают более толстую пару вместо покупки нового вала.
• Фиксирующие выступы садятся в пазы шатуна и крышки, поэтому вкладыш не проворачивается, а масляный канал остается совмещенным.
• Антифрикционный слой по стальной основе принимает износ на себя и сохраняет геометрию шатунной шейки до следующего ремонта.

Как подобрать и поставить

• Замерьте шатунную шейку микрометром в двух плоскостях: ремонтный размер вкладышей должен совпадать с фактической проточкой вала.
• Проверьте монтажный зазор калиброванной пластиковой проволокой при затянутой крышке шатуна, а не на ощупь.
• Постель шатуна и крышку не шлифуйте и не подпиливайте: натяг вкладыша задается заводской обработкой.
• Перед сборкой смажьте рабочую поверхность чистым моторным маслом, а болты крышки затягивайте динамометрическим ключом.
• Осмотрите масляные каналы коленвала и промойте их — забитый канал быстро убивает даже новую пару.

Комплект берут при капитальном ремонте двигателя, после клина или падения давления масла, а также вместе с проточкой коленвала. Логично заказывать его в одном заходе с прокладками, сальниками и поршневой группой, чтобы собрать мотор за один разбор и не вскрывать картер повторно.
