Шкив ручного стартера мотоблока 186F (9 л.с.) d16*163, пластик

Шкив ручного стартера мотоблока 186F (9 л.с.)

Катушка ручного стартера отвечает за намотку пускового шнура и передачу усилия рывка на коленчатый вал дизельного двигателя 186F мощностью 9 л.с. Когда вы дергаете за ручку, шнур сходит с ручья шкива, храповые собачки входят в зацепление со стаканом на маховике и раскручивают мотор, а возвратная пружина возвращает деталь в исходное положение и заново наматывает шнур. Именно от состояния этой детали зависит, заведется ли мотоблок с первого рывка или придется дергать стартер вхолостую.

Конструкция

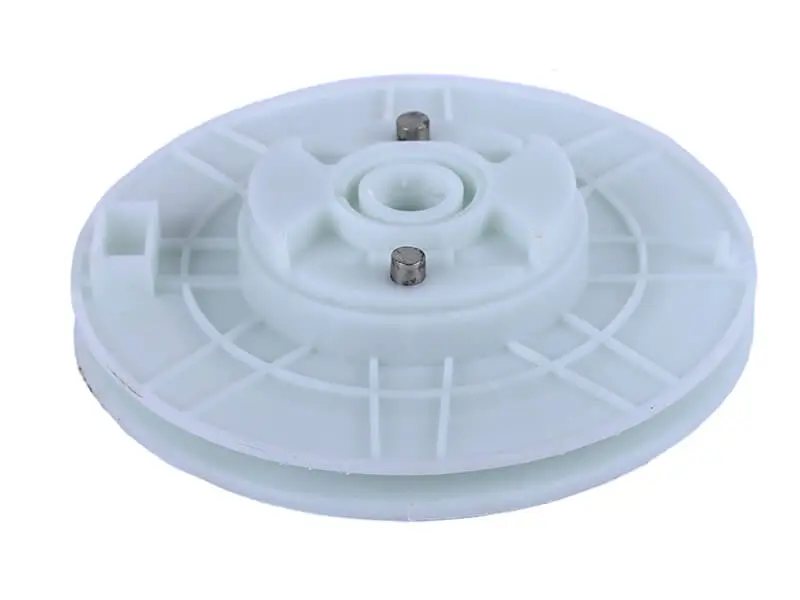

Изделие отлито из ударопрочного пластика: снаружи выполнен глубокий ручей под пусковой шнур, с обратной стороны — развитая сетка ребер жесткости, которая держит нагрузку при резком рывке и не дает диску деформироваться. В центре расположена ступица с посадочным отверстием под ось корпуса стартера, вокруг нее сформированы площадки под возвратную пружину. Два запрессованных металлических штифта служат осями храповых собачек и принимают на себя ударную нагрузку в момент зацепления — в пластиковых шкивах без стальных штифтов ресурс заметно ниже.

Как подобрать замену

• Ориентируйтесь на типоразмер d16*163: посадочное отверстие 16 мм и наружный диаметр 163 мм определяют совместимость с корпусом стартера.
• Снимите старую катушку и сравните глубину ручья и высоту ступицы: шнур должен укладываться в один-два ровных слоя и не задевать крышку.
• Проверьте, совпадают ли посадочные места под собачки и расположение штифтов с вашим комплектом.
• Убедитесь, что зацеп для конца возвратной пружины расположен так же, как на снятой детали.

Когда пора менять

Типичные признаки износа: стартер прокручивается вхолостую, шнур закусывает или наматывается неровно, из корпуса слышен хруст пластика, на ручье появляются сколы и трещины. Чаще всего пластик разрушается вокруг штифтов и ступицы — после этого собачки перестают выходить и двигатель не проворачивается. Еще одна распространенная причина поломки — попытки запустить мотор с перетянутыми клапанами или загустевшим на морозе маслом, когда нагрузка на диск резко возрастает.

Установка

Перед сборкой очистите корпус стартера от старой смазки и остатков пластика, осмотрите возвратную пружину и шнур — менять их вместе с катушкой разумнее, чем возвращаться к разборке через месяц. Пружину закладывают в паз, шкив ставят на ось, шнур наматывают по направлению вращения и делают предварительный поджим на два-три оборота, чтобы ручка плотно притягивалась к корпусу. Ось и рабочие поверхности слегка смазывают консистентной смазкой.

Характеристики

• Назначение: катушка (шкив) ручного стартера
• Двигатель: дизельный 186F, 9 л.с., одноцилиндровый, воздушного охлаждения
• Техника: мотоблоки и мототракторы с двигателем 186F
• Материал: пластик
• Типоразмер: d16*163
• Оси собачек: два металлических штифта

Держать такую катушку в запасе имеет смысл каждому, кто работает мотоблоком в сезон: замена занимает несколько минут и возвращает технике нормальный ручной запуск без переоборудования под электростартер.
