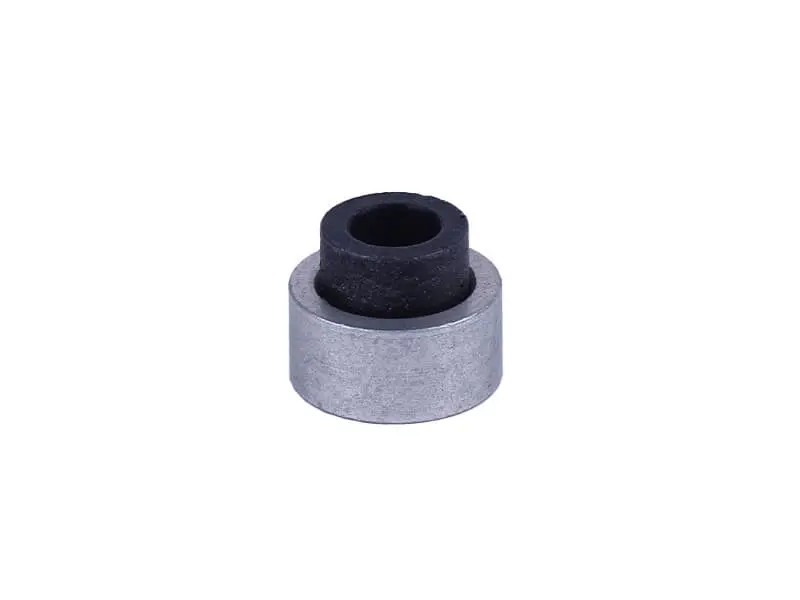

Шайба форсунки для дизельного двигателя 186F (под длинную форсунку)

Шайба форсунки 186F под длинную форсунку

Уплотнительная шайба ставится в посадочное гнездо форсунки одноцилиндрового дизельного двигателя 186F и отвечает за плотную, соосную посадку распылителя в головке цилиндра. Исполнение рассчитано на длинную форсунку, поэтому позицию подбирают именно под тот вариант топливной аппаратуры, который уже стоит на двигателе.

Роль детали в топливной аппаратуре

Форсунка притягивается к головке через уплотнение, и от его состояния зависит, останется ли соединение герметичным на прогретом двигателе. Шайба принимает усилие затяжки прижимной планки, компенсирует микронеровности посадочного гнезда и не пропускает газы из камеры сгорания вдоль корпуса распылителя. Деталь выполнена как ступенчатое металлическое кольцо с эластичной вставкой в центральном отверстии: жесткая часть держит геометрию и нагрузку, эластичная работает по цилиндрической поверхности форсунки.

Изношенное уплотнение выдает себя понятными признаками: нагар и чернота вокруг форсунки, запах отработавших газов из-под головки, влажный след солярки на ребрах, тяжелый пуск на горячую и просадка тяги под нагрузкой. Ставить новое уплотнение каждый раз, когда форсунку снимали, — обычная практика: старая шайба уже обжата по месту и нужного натяга второй раз не даст.

Как подобрать без ошибки

• Двигатель: воздушный дизель 186F — такие ставят на мотоблоки, мотокультиваторы, генераторы и мотопомпы соответствующей мощности.
• Тип форсунки: позиция предназначена под длинную форсунку 186F, у короткого распылителя посадка отличается.
• Старая деталь — лучший образец: снимите ее и сверьте высоту, наружный диаметр и диаметр центрального отверстия.
• Состояние гнезда в головке: перед сборкой его очищают от нагара и остатков прежнего уплотнения.
• Объем ремонта: вместе с уплотнением форсунки обычно обновляют прокладки и уплотнения топливных трубок, если они снимались.

Установка

Перед сборкой посадочное гнездо и хвостовик форсунки протирают насухо и следят, чтобы крошки нагара не попали в цилиндр. Шайбу ставят строго в гнездо, без перекоса, а форсунку затягивают равномерно и без чрезмерного усилия: перетяжка сминает уплотнение и снова приводит к прорыву газов. После пуска двигателю дают прогреться и проверяют стык — подтеков топлива и следов прорыва быть не должно.

Уплотнение форсунки относится к расходным деталям дизельной топливной аппаратуры, которые есть смысл держать под рукой вместе с прокладками головки: при регулировке клапанов, проверке распылителя или промывке форсунки его снимают и меняют на новое.
