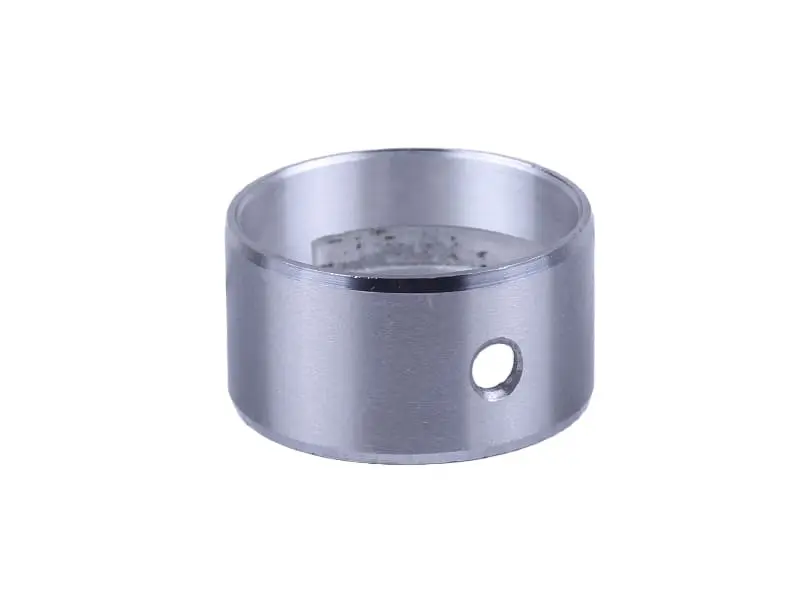

Втулка коленвала (вкладыш коренной) для дизельного двигателя 186F 9 л.с.

Втулка коленвала для дизельного двигателя 186F

Коренная опора скольжения, в которой вращается шейка коленчатого вала одноцилиндрового дизеля 186F мощностью 9 л.с. Эта деталь принимает нагрузку от шатунно-поршневой группы и удерживает вал по оси, поэтому от её состояния напрямую зависят давление масла, шумность мотора и ресурс самого коленвала.

Конструкция и принцип работы

Опора выполнена в виде цельного металлического кольца с точно обработанной внутренней поверхностью и сквозным отверстием в стенке для подвода масла. Кольцо запрессовывается в посадочное гнездо картера, а внутри него на масляной плёнке вращается шейка коленвала. Зазор между шейкой и втулкой измеряется сотыми долями миллиметра: если он больше нормы, падает давление масла и появляется глухой стук на низких оборотах; если меньше — вал прихватывает при прогреве.

Материал опоры мягче закалённой стали коленвала, поэтому при работе изнашивается именно втулка. Так и задумано: вырабатывается недорогая деталь, а шейка вала остаётся в размере и не требует шлифовки, если ремонт сделан вовремя.

На какую технику подходит

Деталь рассчитана на четырёхтактные одноцилиндровые дизели 186F с воздушным охлаждением рабочим объёмом около 418 см³. Такие моторы устанавливают на:

• тяжёлые мотоблоки и мотокультиваторы;
• мототракторы и минитракторы на базе двигателя этой серии;
• дизельные генераторы и сварочные агрегаты;
• мотопомпы и компрессорные установки;
• строительную, коммунальную и сельхозтехнику с мотором 186F.

Как подобрать нужный размер

Коренные опоры для 186F выпускаются в стандартном исполнении и в ремонтных размерах +0,25 мм и +0,50 мм. Порядок подбора такой:

• шейка коленвала в номинале, следов шлифовки нет — берётся стандартный размер;
• вал уже перешлифован в ремонт — нужна опора того же ремонтного размера;
• перед покупкой шейку промеряют микрометром в двух плоскостях, чтобы увидеть и износ, и овальность.

Снятую деталь стоит положить рядом с новой и сверить наружный диаметр, высоту кольца и положение масляного отверстия: канал подачи масла должен совпадать с отверстием в картере, иначе смазка до шейки не дойдёт.

Когда деталь пора менять

• глухой стук в районе картера, усиливающийся под нагрузкой и на прогретом моторе;
• падение давления масла и быстрое почернение свежезалитого масла;
• ощутимый люфт коленвала при покачивании рукой;
• задиры, кольцевые борозды или потемнение рабочей поверхности снятой опоры;
• любая переборка низа двигателя — опору меняют вместе с сальниками и прокладками.

Преимущества

• Отверстие для подвода масла в стенке кольца направляет смазку прямо на рабочую поверхность, поэтому пара «вал — опора» не перегревается при длительной работе под нагрузкой.
• Мягкий по отношению к валу материал вырабатывается первым: износ уходит в дешёвую деталь, а шейка коленвала сохраняет геометрию и остаётся в размере.
• Линейка ремонтных размеров позволяет восстановить рабочий зазор на уже шлифованном валу и обойтись без покупки нового коленвала.

Установка

Опору меняют на разобранном картере. Посадочное гнездо очищают от нагара и заусенцев, новое кольцо запрессовывают ровно, без перекоса, совмещая масляное отверстие с каналом в корпусе. После запрессовки проверяют, свободно ли проворачивается вал и не закусывает ли он в верхней точке. Перед первым пуском поверхности обильно смазывают моторным маслом, а двигатель обкатывают на умеренных оборотах без полной нагрузки.

Если мотор уже отработал не одну сотню моточасов, разумно менять коренные опоры комплектно с сальниками коленвала и прокладками картера: разбирать двигатель второй раз ради одной детали выходит дороже, чем сразу поставить всё новое.
