Вилка блокировки дифференциала КПП мотоблока 180N/195N (9/12 л.с.)

Вилка блокировки дифференциала КПП мотоблока 180N/195N

Управляющая деталь механизма блокировки в шестиступенчатой коробке передач тяжелых мотоблоков и мототракторов с дизельными двигателями 180N, 190N и 195N мощностью 9–12 л.с. Через нее усилие от рычага доходит до подвижной муфты дифференциала: при включенной блокировке обе полуоси вращаются как одно целое, а при выключении левое и правое колесо снова получают возможность крутиться с разной скоростью.

Что дает исправное блокирование

Связанные полуоси нужны там, где одно колесо теряет сцепление: на вспашке по влажному грунту, на рыхлой пашне, при работе с прицепом на подъеме, при выезде из колеи. Пока блокировка включена, техника продолжает тянуть даже тогда, когда буксует одна сторона. Разблокированный режим, наоборот, нужен для разворотов и переездов — машина легче заходит в поворот и не сгребает землю колесами. Изношенная или погнутая вилка оставляет мотоблок в одном положении: блокировка либо не включается совсем, либо самопроизвольно выбивает под нагрузкой, и оператор теряет управление тягой на тяжелом участке.

Конструкция детали

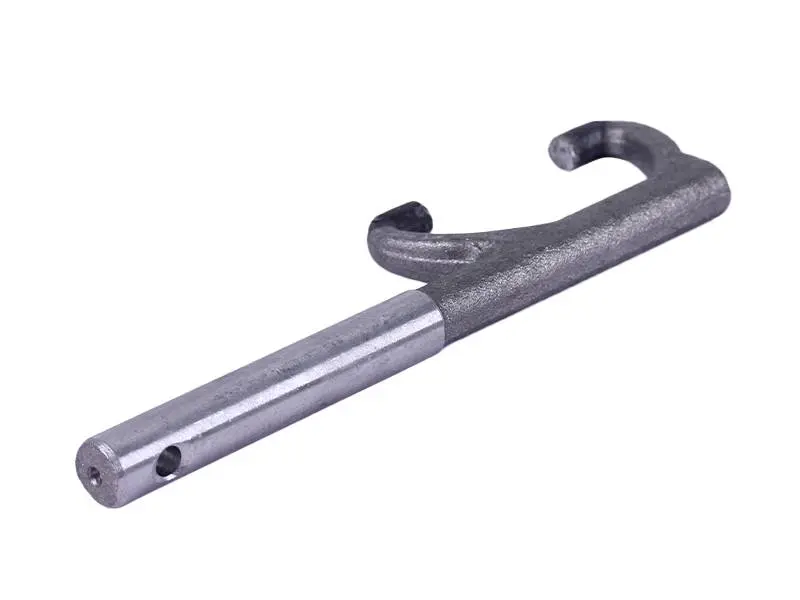

Исполнение цельное: литая головка с двумя лапками переходит в стальной цилиндрический шток. Лапки охватывают подвижную часть механизма в зоне шестерни дифференциала Z-15 и перемещают ее вдоль оси, а шток работает направляющей внутри корпуса коробки и задает точность хода. На торце штока выполнено поперечное сквозное отверстие под фиксирующий штифт — им вилка связывается с тягой рычага управления. Диаметр штока — 14 мм. Поверхности оставлены без окраски, деталь рассчитана на работу внутри корпуса коробки.

Как подобрать замену

Главный ориентир — тип коробки, а не марка мотоблока: под шестиступенчатую КПП тяжелой серии идет одна вилка, под редукторы 175N/180N (D14, 7/9 л.с.) — другая, внешне похожая, но с иной геометрией. Снятую деталь сравнивают с новой по трем точкам: расстояние между лапками, полная длина от торца штока до лап и диаметр штока. Поперечное отверстие должно совпадать по расположению, иначе тяга рычага не встанет на место.

• Тип узла: шестиступенчатая КПП тяжелых мотоблоков и мототракторов
• Совместимость по силовому агрегату: дизели 180N, 190N, 195N мощностью 9–12 л.с.
• Место установки: механизм блокировки в зоне шестерни дифференциала Z-15
• Диаметр штока: 14 мм
• Соединение с тягой: поперечное сквозное отверстие под штифт

Замену удобно совмещать с ревизией коробки: пока крышка снята, проверьте вилки переключения передач, посадочные места полуосей и уплотнения. Обязательно осмотрите ответную муфту — если на ее канавке заметна выработка, новая вилка быстро разобьется снова, поэтому сопрягаемые детали оценивают вместе. После сборки блокировку проверяют на месте: рычаг должен включаться и выключаться с четкой фиксацией, без заеданий и самопроизвольного возврата, а колеса — уверенно переходить из связанного режима в свободный.
