Вал кик-стартера мотоблока 190N/195N (12/15 л.с.)

Вал кик-стартера мотоблока 190N/195N (12/15 л.с.)

Пусковой вал ручного стартера для одноцилиндровых дизельных двигателей серии 190N/195N, которые устанавливают на мотоблоки, мини-трактора, мотопомпы и малые силовые агрегаты мощностью примерно от 10 до 15 л.с. Через эту деталь усилие с Z-образной пусковой рукоятки передаётся на коленчатый вал, поэтому от её состояния напрямую зависит, схватит ли дизель с первого проворота.

Что делает деталь в двигателе

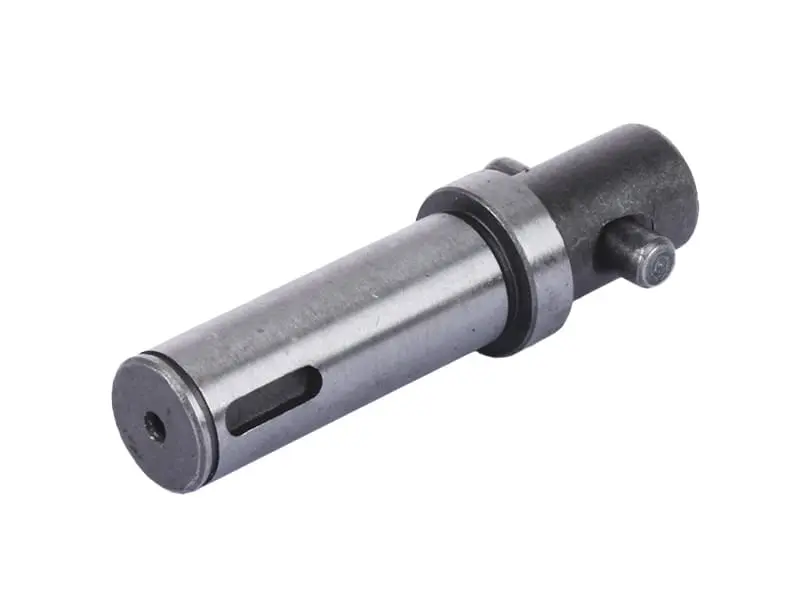

Вал заходит в посадочное гнездо со стороны механизма ручного запуска и вращается в опорной втулке. Тело детали стальное, ступенчатой формы: длинная шлифованная шейка работает в опоре, продольный паз принимает ответный поводок привода, а утолщённая головка с поперечным пальцем входит в зацепление при провороте рукоятки. После пуска зацепление размыкается, и запустившийся мотор уже не вращает пусковую рукоять. Раскручивают такой дизель при открытом декомпрессоре, а закрывают его в тот момент, когда маховик набрал обороты, — вся эта пиковая нагрузка приходится именно на пусковой вал.

Когда меняют пусковой вал

Ручной запуск дизеля 190N/195N даёт ударную нагрузку на небольшую деталь, поэтому вал вырабатывается быстрее многих других частей механизма запуска. Замену выполняют, когда:

• рукоятка проскакивает и не подхватывает вал при провороте;
• поперечный палец смят, сработан по граням или прокручивается в головке;
• продольный паз разбит и поводок сидит в нём с большим люфтом;
• посадочная шейка выработана до овала, вал болтается в опоре и уводит зацепление в сторону;
• на теле детали есть трещины, задиры или следы перегрева после работы без смазки.

Как подобрать замену

Ориентируйтесь на серию двигателя: деталь рассчитана на дизели 190N и 195N в диапазоне 12–15 л.с. Перед покупкой снимите старый вал и сравните с ним общую длину, диаметры ступеней, длину и ширину продольного паза, а также диаметр и вылет поперечного пальца. Если двигатель уже ремонтировался и на нём стоят детали от другой серии, проверять нужно именно снятую деталь, а не паспорт машины. Заодно осмотрите опорную втулку, возвратную пружину и саму пусковую рукоятку: изношенная опора быстро разобьёт и новый вал.

Установка и обслуживание

Перед сборкой очистите посадочное гнездо от старой смазки и продуктов износа и убедитесь, что вал входит в опору без закусывания и проворачивается от руки. Посадочные шейки и зону зацепления смазывают консистентной смазкой — сухая работа быстро съедает и палец, и паз. Собранный механизм проверяют на холодном двигателе: рукоятка должна уверенно подхватывать вал, проворачивать коленвал при открытом декомпрессоре и свободно отходить после пуска. Заедание или тугой ход означают перекос при установке либо изношенную опору, и до устранения причины технику лучше не нагружать.

Такой вал имеет смысл держать в запасе для техники, которая работает вдали от мастерской: без исправного ручного запуска дизель не завести даже при полностью рабочем моторе, а замена этой детали занимает меньше времени, чем поиск причины проскакивающего пускового механизма.
