Амперметр мотоблока 190N/195N (12/15 л.с.) 30А

Амперметр мотоблока 190N/195N (12/15 л.с.) 30А

Штатный стрелочный прибор для приборной панели дизельных мотоблоков и минитракторов с двигателями серии 190N/195N мощностью 12 и 15 л.с. Он показывает, какой ток идёт от генератора к аккумулятору, поэтому владелец техники с электростартером видит состояние заряда прямо во время работы, а не после того, как батарея разрядилась в поле.

Конструкция и шкала

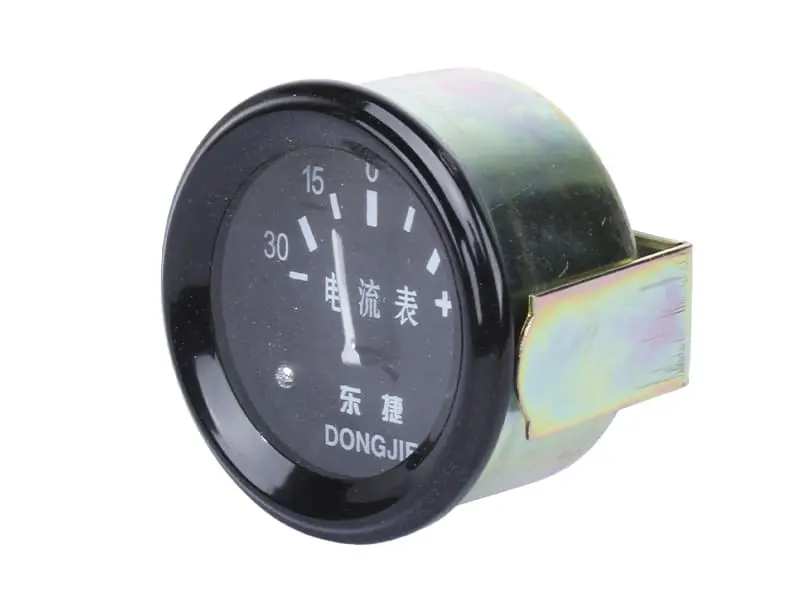

Прибор собран в круглом чёрном корпусе с защитным стеклом, циферблат тёмный, стрелка светлая и контрастная. Шкала двусторонняя, с нулём по центру и пределом 30 А в каждую сторону: левая половина отмечена знаком «−» и отвечает за разряд, правая со знаком «+» — за заряд. Крупные деления читаются с рабочего места оператора даже при вибрации двигателя. Для монтажа предусмотрена металлическая скоба-хомут: амперметр вставляется в круглое отверстие панели спереди и притягивается скобой с обратной стороны, без дополнительных кронштейнов и переходников.

Что показывает прибор в работе

После запуска двигателя стрелка уходит в плюсовую зону — генератор восполняет заряд, потраченный на прокрутку стартера, и по мере восстановления аккумулятора отклонение постепенно уменьшается. Если при работающем двигателе стрелка стоит на нуле, заряд не идёт: чаще всего причина в оборванном или окисленном проводе, отказавшем реле-регуляторе либо изношенной обмотке генератора. Устойчивое отклонение в минус означает, что потребители забирают больше, чем отдаёт генератор, и аккумулятор разряжается. Такая наглядная картина помогает найти неисправность до того, как техника перестанет заводиться.

Как подобрать и когда менять

При подборе ориентируйтесь на предел измерения 30 А, диаметр посадочного отверстия в панели и способ крепления — новый прибор должен становиться на место прежнего без переделки щитка. Менять его стоит, когда стрелка залипает или не возвращается к нулю, показания скачут без причины, треснуло стекло, а также если контакты с тыльной стороны окислились и соединение греется. Ставить прибор с меньшим пределом на технику с более мощным генератором не нужно: стрелка будет упираться в край шкалы.

Преимущества

• Двусторонняя шкала 30 А с нулём по центру — заряд и разряд различаются с одного взгляда, без подключения тестера.
• Стрелочная индикация — виден не только сам факт заряда, но и его изменение в динамике, например просадка при включении дополнительных потребителей.
• Металлическая скоба крепления — прибор плотно сидит в панели и не разбалтывается от вибрации дизельного двигателя.
• Закрытый корпус со стеклом — механизм защищён от пыли и брызг, обычных при полевых работах.

Установка

Перед работой снимите клемму с аккумулятора. Амперметр включается в разрыв провода заряда между генератором (реле-регулятором) и аккумулятором с соблюдением сторон «+» и «−»: если перепутать провода, стрелка будет отклоняться в противоположную сторону. Соединения с тыльной стороны затягивайте аккуратно, без чрезмерного усилия, а сечение проводов подбирайте под штатную проводку. После сборки заведите двигатель и убедитесь, что стрелка ушла в плюсовую зону.

Для мотоблока или минитрактора с водяным охлаждением это самый простой способ держать электрику под контролем, особенно если техника часто работает с фарой, электростартером и навесным оборудованием. С исправным прибором на щитке сразу понятно, когда аккумулятор действительно заряжается, а когда пора проверять генератор и проводку.
