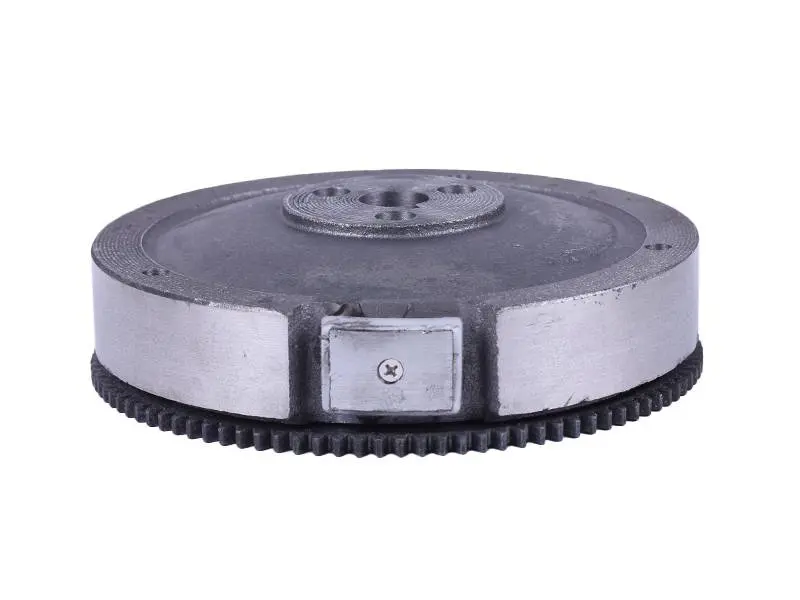

Маховик мотоблока 177F/188F (9/13 л.с.) с зубчатым венцом Z-98

Маховик 177F/188F с зубчатым венцом Z-98

Чугунная деталь двигателя мотоблока, которая садится на конус коленчатого вала и решает сразу три задачи: сглаживает рывки одноцилиндрового мотора, обеспечивает работу системы зажигания и принимает вращение от электростартера через напрессованный стальной венец на 98 зубьев. Венец уже установлен на обод, поэтому отдельно подбирать и напрессовывать корону не придётся.

Как деталь работает в двигателе

Четырёхтактный одноцилиндровый мотор получает толчок только на одном такте из четырёх, и без накопителя энергии вал вращался бы рывками. Массивный чугунный обод набирает инерцию на рабочем ходе и отдаёт её на тактах впуска, сжатия и выпуска: обороты держатся ровно, двигатель увереннее тянет тяжёлую фрезу, плуг, косилку или нагруженный генератор и не глохнет на низких оборотах.

Вторая функция — зажигание. На ободе закреплён магнитный блок: при вращении он проходит мимо катушки и создаёт импульс для искры, поэтому от состояния маховика напрямую зависят лёгкий пуск и ровная работа мотора. Третья функция — пусковая: зубья венца входят в зацепление с шестерней бендикса стартера, а со стороны ступицы расположены отверстия под чашку ручного стартера.

Совместимость и подбор

Деталь рассчитана на бензиновые двигатели воздушного охлаждения серии 177F (9 л.с.) и 188F (13 л.с.), которые ставят на мотоблоки, мотокультиваторы, генераторы, мотопомпы и снегоуборочную технику. Перед покупкой сверьте со снятой деталью число зубьев венца — их должно быть 98, диаметр обода, а также посадочный конус и шпоночный паз ступицы. Если на моторе стоит только ручной стартер, маховик с венцом всё равно подходит: зубчатая корона не мешает работе и сразу даёт запас под установку электростартера.

Преимущества

• Массивный чугунный обод — ровные обороты и уверенная тяга при переменной нагрузке, мотор реже глохнет на тяжёлой почве.
• Венец уже напрессован — замена выполняется без пресса, нагрева короны и риска перекоса при посадке.
• 98 стальных зубьев — полноценное зацепление с бендиксом и уверенный электрозапуск в холодную погоду.
• Магнитный блок на ободе — стабильный импульс на катушку зажигания и ровная искра без подбора дополнительных деталей.

Когда пора менять

Типичные причины замены — сколотые или сорванные зубья венца, после которых стартер прокручивается с треском и не заводит мотор; трещины и выработка на ступице; биение маховика после удара фрезой о камень; потеря искры из-за повреждённого магнитного блока. Вместе с маховиком обычно меняют шпонку коленвала и проверяют бендикс: изношенная шестерня стартера быстро съедает зубья и на новом венце.

Установка

Перед посадкой конус вала и отверстие ступицы протирают насухо — масло на конусе приводит к проворачиванию и срезу шпонки. Маховик надевают строго по шпонке, затягивают центральную гайку с нормальным усилием и проверяют зазор между магнитным блоком и катушкой зажигания, после чего ставят чашку и кожух ручного стартера. Вращение от руки должно быть ровным, без задевания венца о картер и корпус стартера.
