Шланг гидравлический большой L-750 mm (12 колесо) AMG-2

Гидравлический шланг большой L-750 mm AMG-2 предназначен для соединения участков гидравлической системы и прохождения рабочей жидкости. Длина — 750 мм; в обозначении исполнения указано «12 колесо». При замене такой детали нужно сохранить не только герметичность соединений, но и правильную прокладку: шланг должен проходить по своему маршруту без натяжения, перекручивания и резких перегибов.

Конструкция и назначение

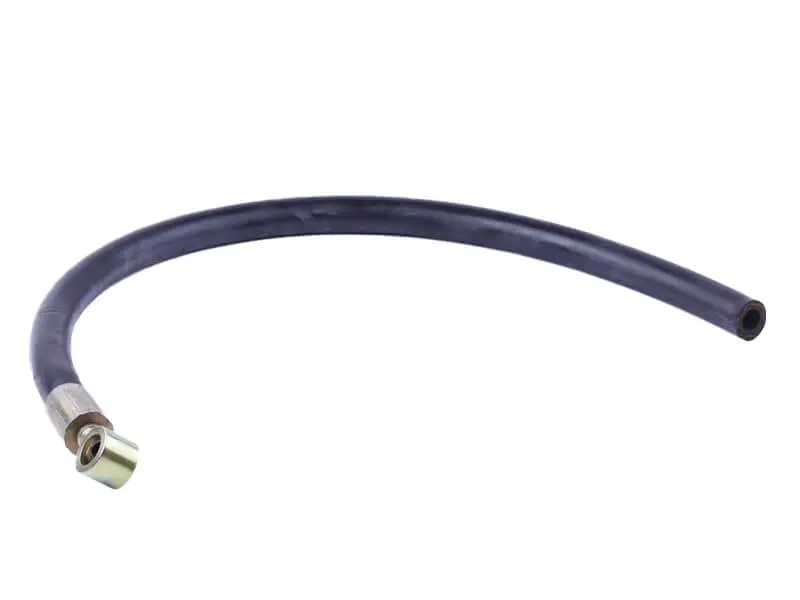

У шланга чёрная наружная поверхность, на одном конце установлен наконечник с кольцевым отверстием, другой конец открытый, без видимого фитинга. Такое различие концов нужно учитывать при сравнении со снятой деталью: способ присоединения должен подходить к ответным соединениям техники. Одной одинаковой длины для подбора недостаточно.

Гибкий участок позволяет проложить магистраль между точками подключения с учётом расположения соседних деталей. При этом изгиб не должен пережимать проход для жидкости. Слишком короткий шланг тянет за соединения, а избыточная свободная петля может задевать подвижные части или тереться о крепления.

Когда требуется замена

Повод осмотреть шланг — следы жидкости возле наконечника или на наружной поверхности, трещины, потёртости, вздутия и заметная деформация. Отдельного внимания заслуживают места изгиба и участки возле креплений: там повреждения могут развиваться из-за постоянного трения или неверной укладки. Если жидкость появляется у соединения, проверьте также уплотнения и ответную поверхность, чтобы замена шланга устранила причину утечки.

Что сверить при подборе

• Сравните длину 750 мм со снятым шлангом, учитывая точки подключения и фактический путь прокладки.
• Проверьте форму и положение кольцевого наконечника, размер его отверстия и посадку в соединении.
• Сопоставьте внутренний и наружный диаметры открытого конца, глубину его установки и предусмотренный способ фиксации.
• Убедитесь, что шланг подходит для рабочей жидкости и давления конкретной системы: совпадение наружного вида этого не определяет.

Сравнивать удобнее с целой снятой деталью, сохранив её крепления и уплотнения как образец. Если старый шланг был проложен с натяжением или перетирался, повторять такую укладку не стоит. Проверьте направляющие и держатели: повреждённое крепление может быстро испортить новую деталь.

Особенности установки

Замену выполняют после сброса давления по порядку обслуживания техники. Перед разъединением очищают места подключения, а открытые каналы защищают от загрязнений. Уплотнения осматривают и заменяют, если они повреждены либо рассчитаны на однократное применение. Наконечник закрепляют подходящим крепежом с усилием, предусмотренным для конкретного соединения; открытый конец фиксируют штатным способом.

После укладки проверяют, что шланг не перекручен, не касается острых кромок и горячих поверхностей. Если точки подключения перемещаются, запас длины проверяют во всём предусмотренном диапазоне движения. Затем восстанавливают уровень жидкости, удаляют воздух по процедуре системы и проверяют соединения на утечки. Неправильный подбор или пережатие шланга могут нарушить подачу жидкости и привести к потере давления.
