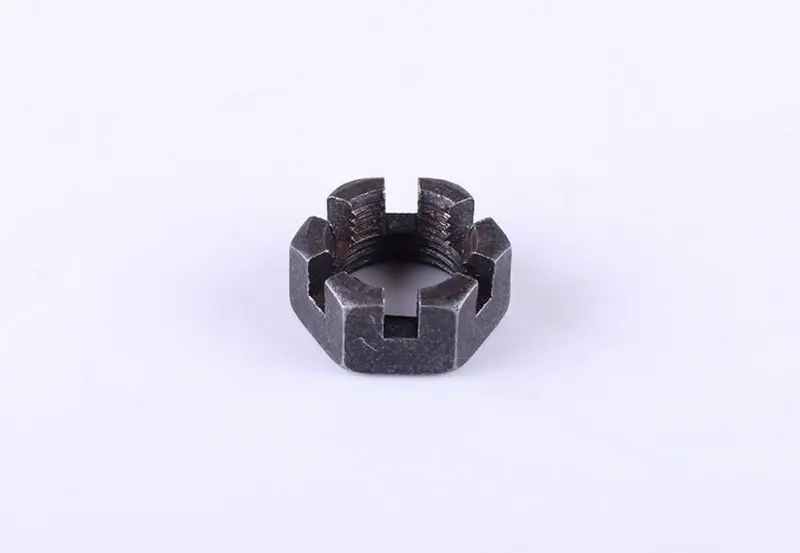

Гайка оси дифференциала корончатая М24х2 для мототрактора

Гайка оси дифференциала М24 для мототрактора

Корончатая гайка затягивает ось дифференциала в коробке передач мототрактора и удерживает весь пакет деталей на валу без осевого люфта. От её состояния зависит посадка подшипников и правильное зацепление шестерён: ослабленная или сорванная резьба быстро оборачивается гулом, биением и ускоренным износом дифференциала.

Шесть прорезей по верхней грани сделаны под шплинт — после затяжки соединение стопорится механически, и вибрация одноцилиндрового дизеля или удары при работе с плугом и фрезой уже не отвернут гайку. Такое стопорение работает надёжнее химических фиксаторов и позволяет разбирать соединение повторно без специнструмента.

Характеристики

• Резьба М24, шаг 2,0 мм.
• Высота — 18 мм.
• Масса — около 60 г.
• Шестигранный корпус, шесть прорезей под шплинт.
• Сталь с тёмным защитным покрытием.

На какую технику подходит

Деталь применяется в трансмиссии мототракторов мощностью 12–18 л.с. — распространённых машин с одноцилиндровым дизелем водяного охлаждения, у которых коробка передач, редуктор и дифференциал собраны в общем корпусе. Такие мототрактора пашут, культивируют, возят прицеп, поэтому крепёж дифференциала нагружен постоянно, а не эпизодически.

Как подобрать

Ориентируйтесь на три вещи: диаметр и шаг резьбы, высоту гайки и наличие прорезей под шплинт. Выкрутите старую деталь и промерьте резьбу — М24 с шагом 2,0 мм не взаимозаменяема с мелким шагом 1,5 мм, хотя внешне гайки почти одинаковы. Высота 18 мм важна не меньше: более низкая гайка захватит меньше витков и не даст нужной прочности затяжки, более высокая может упереться в корпус или перекрыть отверстие под шплинт на оси.

Отдельно проверьте, совпадает ли прорезь с поперечным отверстием оси при рабочем моменте затяжки. Если шплинт не входит, гайку доворачивают до ближайшей прорези, а не ослабляют назад.

Когда пора менять

Новая гайка нужна при каждой серьёзной переборке дифференциала, при замене подшипников или полуосей, а также если старая имеет смятые грани, вытянутую либо забитую резьбу, разбитые прорези после нескольких установок шплинта. Деталь, которую уже перетягивали или срывали, лучше не возвращать на место — она теряет геометрию, и затяжка перестаёт быть предсказуемой.

Установка

Перед сборкой очистите резьбу оси от грязи и заусенцев, наживите гайку от руки и убедитесь, что она идёт без закусывания. Затягивайте накидным ключом или головкой подходящего размера, придерживая вал от проворота, затем совместите прорезь с отверстием, вставьте новый шплинт и разведите его усики в разные стороны. Старый шплинт повторно не ставят — при разгибании он теряет упругость.

Держите запасную гайку и шплинт под рукой, если планируете сезонное обслуживание трансмиссии: разбирать дифференциал ради одной мелкой детали дороже, чем заменить её сразу вместе с маслом и подшипниками.
