Вал балансировочный с шестерней Z-53 для дизельных двигателей мотоблока 178F/186F (6/9 л.с.)

Вал балансировочный с шестерней Z-53 для двигателей 178F/186F

Одноцилиндровые дизели воздушного охлаждения 178F и 186F работают с высокой степенью сжатия и тяжёлым поршнем, поэтому вибрируют заметно сильнее бензиновых моторов той же мощности. Балансировочный вал гасит инерционные силы кривошипно-шатунного механизма и удерживает мотоблок, генератор или мотопомпу в спокойном режиме на всех оборотах. Комплект из вала-противовеса и приводной шестерни на 53 зуба возвращает мотору штатную плавность работы после переборки или капитального ремонта.

Конструкция и комплектность

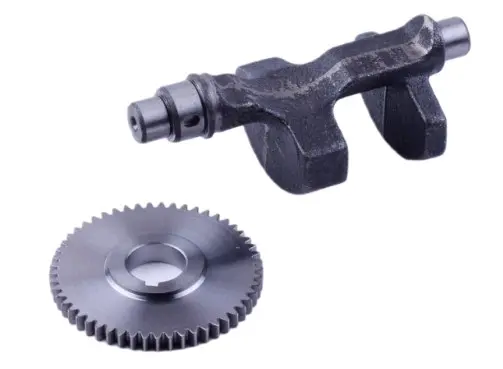

В набор входят литой вал-противовес с двумя опорными шейками и отдельная прямозубая шестерня привода с 53 зубьями. Шестерня садится на посадочную шейку вала и входит в зацепление с шестерней коленчатого вала: за счёт этого противовес вращается синхронно с кривошипом и отрабатывает его инерцию в противофазе. Массивная несимметричная средняя часть вала играет роль груза — именно она компенсирует раскачивание двигателя, а концевые шейки опираются на посадочные места в картере. Фазировка задаётся при сборке блока, поэтому вал устанавливают вместе с проверкой зацепления шестерён и осевого люфта.

Совместимость и подбор

Деталь рассчитана на дизельные силовые агрегаты 178F и 186F мощностью 6 и 9 л.с. — такие моторы ставят на дизельные мотоблоки, мини-трактора, генераторные установки и мотопомпы. Шестерня на 53 зуба применяется в девятисильной группе 186F и родственных модификациях; в части сборок шестисильного 178F используется шестерня с меньшим числом зубьев, поэтому перед заказом пересчитайте зубья на снятой детали и сверьте посадочный диаметр под шестерню. Дополнительно сравните длину вала, форму противовеса и диаметр опорных шеек со старой деталью — по этим признакам вал опознаётся однозначно.

Когда требуется замена

• Двигатель начал сильно вибрировать на средних и высоких оборотах, хотя крепления мотора и рамы затянуты.
• Из картера слышен гул или стук, который меняется вместе с оборотами.
• После разборки на зубьях шестерни видны сколы, забоины или односторонний износ.
• На опорных шейках вала есть задиры, выработка или следы перегрева от масляного голодания.
• Мотор перебирают после клина, замены коленчатого вала, поршневой группы или вкладышей.

Установка и обслуживание

• Перед сборкой промойте картер и масляные каналы: абразив от старой изношенной пары быстро погубит новую.
• Смажьте моторным маслом опорные шейки и зубья, чтобы первый пуск прошёл без сухого трения.
• Проверьте зацепление шестерён и осевой люфт вала: заедание указывает на неверную установку или деформацию посадочных мест.
• Крышку картера затягивайте равномерно, крест-накрест, без перекоса опор.
• После первых часов работы проверьте уровень масла и убедитесь, что вибрация ушла.

Исправная балансировочная пара снимает нагрузку с подшипников коленчатого вала, крепежа двигателя и рамы техники, а на мотоблоке ещё и заметно уменьшает отдачу на рукоятки управления. Если мотор уже разобран, вал и шестерню логично ставить одним комплектом: новые детали прирабатываются друг к другу и держат зацепление стабильнее, чем сочетание свежей шестерни с изношенным валом.
