Электростартер Honda Dio AMG-2 для скутеров

Электростартер для скутеров Honda Dio раскручивает коленчатый вал при нажатии кнопки пуска: ротор мотора набирает обороты и через шлицевой вал передает усилие на бендикс, а тот входит в зацепление с зубчатым венцом привода. Как только двигатель подхватывает, обгонная муфта расцепляет привод и стартер снимается с нагрузки. Такой мотор ставят при ремонте пусковой системы двухтактных Dio, когда запуск с кнопки пропал и владельцу остается только кикстартер.

Конструкция

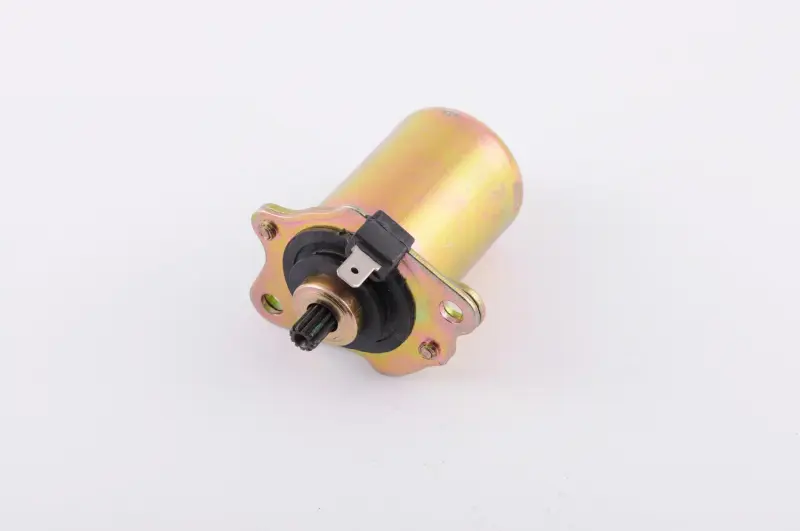

Корпус цилиндрический, стальной, с желтым цинковым покрытием, которое сопротивляется коррозии в нижней части скутера — туда постоянно летит вода и дорожная грязь. Монтажный фланец с двумя проушинами притягивается болтами к посадочному месту на картере двигателя, поэтому при совпадении посадочных размеров мотор становится в штатное гнездо без переделок. Силовой провод подключается к одиночной клемме под плоский наконечник, закрытой изоляционным колпачком; минус приходит через корпус и крепление к двигателю. С рабочей стороны выведен вал со шлицами: он передает крутящий момент на привод и дальше на зубчатый венец коленчатого вала.

Как подобрать замену

Стартеры семейства Dio внешне похожи, но различаются посадкой и приводом, поэтому старую деталь перед покупкой стоит сравнить по нескольким точкам.

• Межцентровое расстояние крепежных отверстий и форма фланца: они должны повторять посадочное место на картере.
• Длина и диаметр корпуса — слишком длинный мотор упрется в соседние детали и не сядет под пластик.
• Число шлицев на валу: в линейке Dio встречаются варианты с разным количеством, и вал должен точно входить в ответную часть привода.
• Положение силовой клеммы относительно фланца — от него зависит, дотянется ли штатный провод без натяга и перегиба.
• Направление вращения вала, заданное схемой привода конкретного двигателя.
• Состояние ответных деталей: бендикс, его втулки и зубчатый венец меняют вместе со стартером, если на зубьях есть выкрашивание.

Когда меняют стартер

• Двигатель не проворачивается с кнопки, хотя аккумулятор заряжен и реле щелкает.
• Вал крутится вяло и с провалами — типичный признак износа щеток и подгоревшего коллектора.
• При пуске из корпуса слышен вой или скрежет, вал ощутимо болтается в опоре.
• Мотор схватывает через раз и запускается только после нескольких нажатий.
• Внутрь попала вода: обмотка окислилась, а корпус покрылся рыхлой ржавчиной.

После установки затяните крепеж равномерно, наденьте силовой провод на клемму до упора и верните изоляционный колпачок на место — открытая клемма быстро окисляется и дает потерю тока. Перед первой проверкой пуска убедитесь, что аккумулятор заряжен, а массовый провод от двигателя к раме чистый: слабый контакт массы дает те же симптомы, что и неисправный стартер, и деталь меняют напрасно. Бендикс и его втулки полезно осмотреть при снятой крышке вариатора, промыть в чистом бензине и смазать: изношенная пара быстро разбивает шлицы нового мотора и возвращает проблему запуска.
