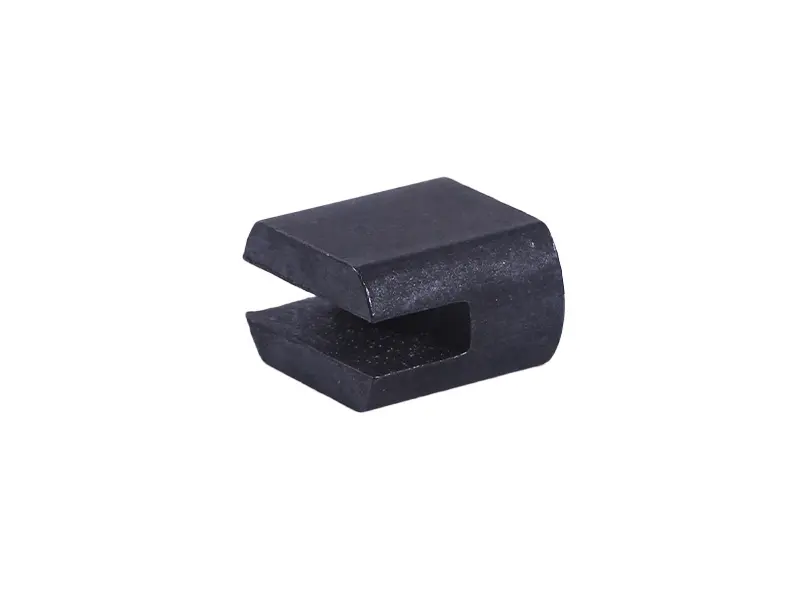

Вилка КПП 1/2 передачи AMG-2

Вилка КПП 1/2 передачи AMG-2

Вилка отвечает за включение первой и второй передач: она перемещает подвижную шестерню по шлицам вала коробки, когда мотоциклист работает лапкой переключения. От состояния этой небольшой детали зависит, насколько чётко коробка берёт нижние передачи и удерживает их под тягой, поэтому при ремонте механизма переключения её меняют одной из первых.

Как деталь работает в коробке передач

Вилка установлена внутри картера и связана с барабаном либо штоком механизма переключения. Ведущая часть следует за пазом барабана, а две рабочие лапы охватывают кольцевую канавку подвижной шестерни. При нажатии лапки вилка сдвигает шестерню вдоль вала до полного зацепления кулачков и удерживает её в этом положении, пока не будет выбрана другая передача. Именно поэтому лапы должны оставаться строго параллельными: перекос в доли миллиметра оставляет кулачки в неполном зацеплении, и передача начинает выбивать под нагрузкой.

Конструкция цельнометаллическая и компактная: между двумя лапами прорезан паз под шестерню, а утолщённая верхняя часть принимает усилие от механизма переключения. Работает деталь в масляной ванне, в постоянном трении о торцы канавки, поэтому её ресурс сильно зависит от манеры езды и состояния масла. Переключения без сброса газа, движение с пробуксовывающим сцеплением, старое или загрязнённое масло ускоряют выработку рабочих граней в несколько раз.

Признаки, по которым меняют вилку первой и второй передач

• Первая или вторая передача самопроизвольно выключается под нагрузкой и при сбросе газа.
• Нижние передачи включаются с задержкой, «через раз» или требуют повторного нажатия лапки.
• В момент включения слышен хруст, а после включения появляется посторонний шум.
• На снятой детали заметны задиры, ступенчатая выработка лап, следы перегрева.
• Лапы разведены или подогнуты, деталь входит в канавку шестерни с закусыванием.

Затягивать с заменой невыгодно: изношенная вилка быстро разбивает канавку шестерни и дополнительно нагружает механизм переключения, так что вместо одной недорогой позиции в ремонт уходит шестерня, а иногда и барабан.

Как подобрать деталь на замену

Самый надёжный ориентир — снятая вилка. Сравните общую высоту и длину, ширину паза между лапами, их толщину и радиус охвата шестерни, а также форму посадочной части под ось или палец механизма переключения. Дополнительно сверьтесь со схемой коробки своего двигателя и убедитесь, что берёте вилку именно для пары 1/2: в одной коробке вилки разных пар передач внешне похожи, но отличаются шириной паза и положением ведущего выступа и взаимозаменяемыми не являются.

Установка и сопутствующие работы

Меняют вилку при разобранной коробке: снимают крышку картера, сливают масло, извлекают валы в сборе и механизм переключения. Новую деталь ставят без перекоса и проверяют, что она ходит по канавке шестерни свободно, без закусывания, на всём ходу. Перед сборкой картер промывают от продуктов износа, осматривают шестерни, фиксатор и пружину механизма, заливают свежее трансмиссионное масло. Работу переключения проверяют сначала на вывешенном колесе, затем под нагрузкой.

Позиция для планового ремонта коробки передач, когда нужно вернуть чёткое включение первой и второй и убрать самовыключение передач. Разумно брать её сразу с прокладкой крышки картера и трансмиссионным маслом, чтобы выполнить ремонт за один заход.
