Комплект прокладок двигателя ZS/ZH1100 полный для мотоблока и мототрактора

Комплект прокладок двигателя ZS/ZH1100 (полный)

Полный набор уплотнений для одноцилиндрового дизельного двигателя ZS/ZH1100 объемом 903 см³ и мощностью 15 л.с. В одной упаковке собраны прокладки головки цилиндра, крышек картера и фланцевых соединений, поэтому при переборке мотора не приходится подбирать каждое уплотнение отдельно. Набор берут перед капитальным ремонтом, при замене поршневой группы, ремонте головки или устранении течи масла по стыкам крышек.

Для какой техники

Комплект рассчитан на дизели серии 1100 с водяным охлаждением: диаметр цилиндра 100 мм, ход поршня 115 мм, номинальные обороты 2200 об/мин. Такие моторы стоят на тяжелых мотоблоках и мототракторах Зубр, Кентавр, Булат, Форте, Зирка, Weima, Садко, Добрыня и на технике аналогичной компоновки. Посадочные размеры прокладок повторяют заводские, поэтому детали ложатся на привалочные плоскости без подгонки.

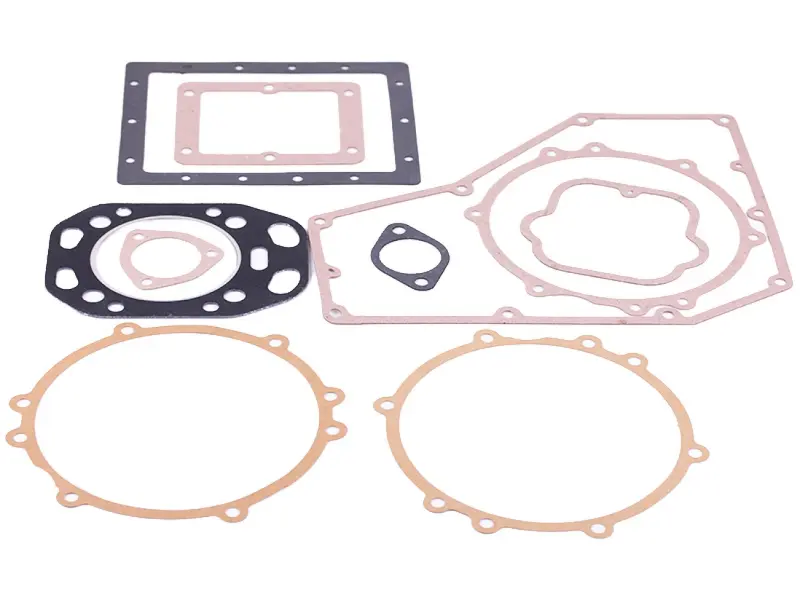

Состав набора

Комплект собран как ремонтный: в нем есть и толстые силовые уплотнения, и тонкие паронитовые прокладки для вспомогательных крышек.

• Прокладка головки цилиндра с металлической окантовкой отверстия камеры сгорания — держит давление и температуру дизельного цикла.
• Две крупные круглые прокладки боковых крышек картера с отверстиями под весь болтовой контур.
• Фигурная прокладка боковой крышки блока с внутренним контуром под люк.
• Прямоугольная прокладка с внутренней рамкой для крышки клапанного механизма.
• Малые овальные и кольцевые уплотнения фланцевых соединений.

Когда менять уплотнения

• Масляные подтеки и мокрые следы по стыку картера с крышками.
• Падение компрессии, черный нагар и следы прорыва газов по периметру головки.
• Смешивание масла и охлаждающей жидкости, эмульсия на щупе.
• Тяжелый пуск дизеля и потеря тяги под нагрузкой.
• Любая разборка двигателя: снятые прокладки повторно не устанавливают.

Установка

Перед сборкой плоскости зачищают от остатков старого материала и обезжиривают, проверяют головку и блок на коробление. Прокладку головки укладывают сухой, совмещая отверстия масляного и водяного каналов с каналами блока. Крепеж головки затягивают динамометрическим ключом крест-накрест в два-три приема, а после первых часов работы протяжку повторяют на холодном двигателе. Тонкие прокладки крышек допускается ставить с легким слоем герметика по контуру, если посадочная плоскость имеет мелкие раковины.

При подборе ориентируйтесь на диаметр цилиндра 100 мм и тип охлаждения: у моторов 1105 и 1115 контур и отверстия отличаются, и прокладки этих серий не взаимозаменяемы с 1100-й. Перед монтажом разложите набор рядом со снятыми деталями и сверьте контуры и число отверстий, так как состав партий у производителя может немного отличаться.

Характеристики

• Назначение: полный ремонтный набор уплотнений двигателя.
• Двигатель: одноцилиндровый четырехтактный дизель ZS/ZH1100.
• Диаметр цилиндра: 100 мм, ход поршня 115 мм.
• Рабочий объем: 903 см³, мощность 15 л.с.
• Охлаждение: водяное.
• Техника: мотоблоки, мототракторы и дизельные силовые установки на базе мотора 1100.
