Маховик двигателя мотоблока 156F (4 л.с.) AMG-3

Маховик двигателя мотоблока 156F (4 л.с.) AMG-3 устанавливается на коленчатый вал и помогает поддерживать равномерное вращение между рабочими тактами. Он накапливает энергию при разгоне и отдаёт её, когда вращение замедляется. Исправное крепление и правильная посадка маховика нужны для работы двигателя без биения и ударов в месте соединения с валом.

Конструкция и причины замены

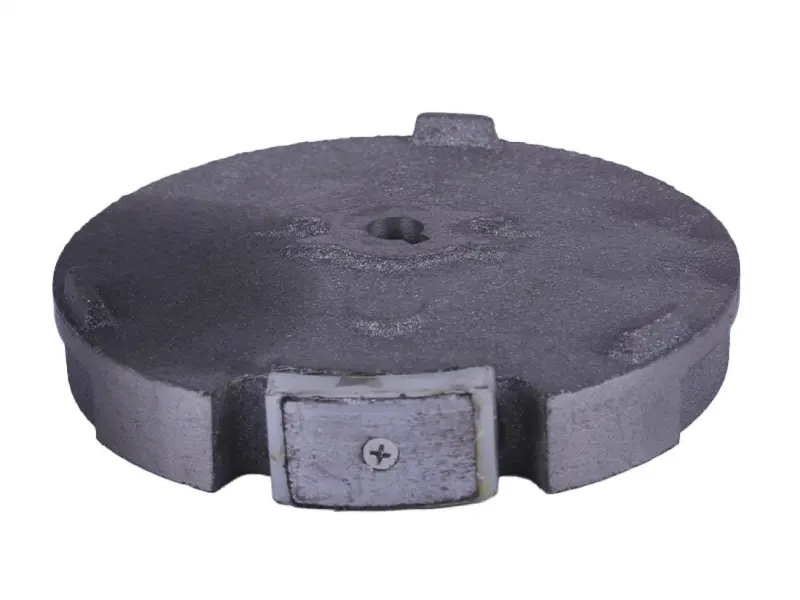

Деталь имеет форму массивного круглого диска с центральным посадочным отверстием. По краю выполнены выступы и выемки; на наружной стороне расположен прямоугольный участок с винтовым креплением. При подборе учитывают не только общий диаметр, но и профиль диска, расположение выступов и форму посадки: внешне близкие маховики могут по-разному садиться на вал и располагаться относительно соседних деталей.

Замена требуется при трещинах, сколах, повреждении посадочного отверстия или деформации после удара. Причиной повреждения бывает и ослабленное крепление: маховик начинает перемещаться на валу, а сопрягаемые поверхности разбиваются. Следы проворачивания, выработка в месте посадки и повреждение фиксирующих участков требуют осмотра не только маховика, но и самого вала. Новая деталь не устранит люфт, если повреждена ответная поверхность.

Поводом для проверки служат биение, необычная вибрация, стук со стороны маховика и следы задевания за окружающие детали. Эти признаки не указывают однозначно на неисправность самого диска: сначала проверяют крепёж и состояние посадки. Трещину или отколотый участок нельзя компенсировать более сильной затяжкой. Повреждённый маховик не стоит выправлять ударами или подтачивать ради установки — это может нарушить его балансировку.

Что сверить со снятой деталью

Обозначение двигателя — отправная точка подбора, после которой сравнивают само соединение. Сверьте наружный диаметр и толщину диска, форму и размеры центрального отверстия, глубину посадки, расположение выемок и крепёжных участков. Если соединение выполнено со шпонкой, проверьте форму и положение паза. Также учитывайте расстояние до неподвижных деталей: маховик должен занять предусмотренное место, не задевать кожух и не требовать переделки креплений.

Установка и проверка

Работу выполняют на остановленном и остывшем двигателе, исключив случайный запуск. После снятия закрывающих деталей фиксируют вал предусмотренным способом и освобождают крепление. Для снятия при необходимости используют подходящий съёмник; удары по краю маховика и рычаг между ним и корпусом способны повредить диск, вал или картер. Снятый крепёж осматривают, а повреждённые фиксирующие детали заменяют.

Перед сборкой очищают сопрягаемые поверхности и проверяют их на задиры и выработку. При наличии шпонки осматривают её и оба паза. Маховик должен садиться без перекоса; крепёж затягивают с моментом, предусмотренным документацией двигателя. Затем проверяют свободное вращение и отсутствие задеваний, возвращают защитные детали на место. Неподходящая посадка или неверная затяжка могут привести к проворачиванию маховика, повреждению вала и повторной разборке двигателя.
