Шатун двигателя мотоблока 188F (13Hp) (+0,50) AMG-2

Шатун двигателя мотоблока 188F (13Hp) в исполнении (+0,50), с обозначением AMG-2, соединяет поршень с коленчатым валом. Он передаёт усилие от поршня на вал и участвует в преобразовании возвратно-поступательного движения во вращение. При ремонте двигателя подбор шатуна определяет правильную посадку на поршневом пальце и шатунной шейке коленвала: одного сходства по форме для замены недостаточно.

Конструкция и назначение

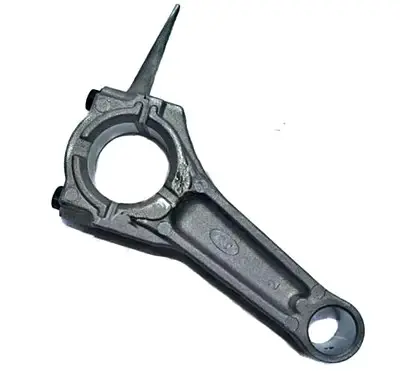

Деталь имеет две головки, соединённые стержнем: малую под поршневой палец и большую со съёмной крышкой для соединения с коленвалом. Разъём большой головки позволяет установить шатун на шейку вала. У большой головки расположен длинный выступ. Его форму и положение, как и расположение крышки, нужно учитывать при сравнении со снятым шатуном: отличия могут влиять на зазоры внутри картера.

Когда требуется замена

Поводом для проверки шатуна становятся стук из картера, повышенный люфт в соединениях, задиры на сопрягаемых поверхностях и следы перегрева. Трещины, деформация стержня или повреждение посадочных отверстий требуют особого внимания при разборке. Стук сам по себе не доказывает неисправность именно шатуна: состояние детали оценивают после осмотра и измерения. Износ часто связан с недостатком смазки, загрязнённым маслом или работой с чрезмерным зазором.

Что сверить при подборе

Сопоставьте обозначение двигателя, исполнение (+0,50) и геометрию снятой детали. Обозначение (+0,50) нужно учитывать отдельно: выбирать шатун только по индексу двигателя нельзя. Проверьте диаметры обеих головок, их ширину, расстояние между осями отверстий, форму крышки и расположение креплений. Также сравните выступы и взаимное положение головок. Ошибка в этих параметрах может привести к неправильному положению поршня или контакту движущихся деталей с картером.

Шатунную шейку коленвала и поршневой палец следует измерить, а не оценивать только по свободному ходу старой детали. Если шейку ранее обрабатывали, подбор ведут по её фактическому размеру и требуемому зазору. Изношенный шатун не всегда годится как единственный образец для измерений. Слишком плотная посадка вызывает нагрев и риск заклинивания; чрезмерный зазор ведёт к ударам, стуку и ускоренному износу соединения.

Особенности установки

Замену выполняют с доступом к поршню и коленвалу. При разборке отмечают ориентацию старого шатуна и крышки, затем проверяют её по руководству двигателя. Вместе с шатуном осматривают шейку коленвала, поршневой палец, его фиксаторы и посадочные места в поршне. Повреждённые сопрягаемые детали заменяют или восстанавливают по результатам измерений: установка нового шатуна на задранную шейку не устраняет причину износа.

При сборке очищают и смазывают сопрягаемые поверхности, соблюдают положение крышки и затягивают крепёж с моментом и последовательностью, установленными для двигателя. Крышку нельзя произвольно менять местами с крышкой другого шатуна. Нарушенные при разборке уплотнения проверяют и заменяют по состоянию. До запуска коленвал проворачивают вручную, контролируя свободу движения и отсутствие задеваний; при тугом ходе причину устраняют до работы двигателя.
