Электростартер для мотоблока 168F/177F AMG-3

Электростартер для мотоблока с обозначениями 168F/177F AMG-3 предназначен для прокручивания двигателя при запуске. Он передаёт вращение через приводную шестерню на зубчатый венец маховика, чтобы двигатель начал работать самостоятельно. Такой стартер подбирают при замене повреждённого или изношенного механизма электрозапуска, сверяя его исполнение со снятой деталью.

Конструкция и работа

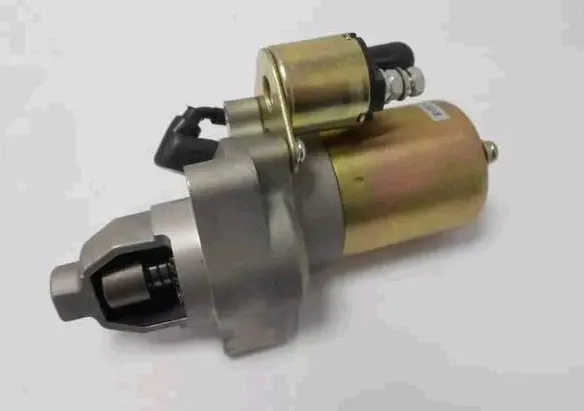

У стартера цилиндрический корпус электродвигателя, передняя часть с открытым участком привода и крепёжными выступами. Сверху расположено втягивающее реле с резьбовыми выводами для подключения проводов. При запуске реле вводит привод в зацепление и подаёт питание на электродвигатель. После отпускания управления запуском привод должен выйти из зацепления, чтобы работающий двигатель не раскручивал стартер.

Поводом для проверки служат медленное прокручивание, щелчки без вращения, работа стартера вхолостую или скрежет при запуске. Такие симптомы могут сопровождать износ щёток, повреждение контактов реле или неисправность привода. Однако похожее поведение бывает при разряженном аккумуляторе, плохом соединении проводов и ненадёжном контакте массы. Проверка питания помогает избежать замены исправного стартера.

Что сверить при подборе

Сравните расположение и количество крепёжных отверстий, форму передней части корпуса и положение реле относительно двигателя. Проверьте, хватает ли места для корпуса и подключения силового провода. Крепления должны совпадать без расточки отверстий и перекоса: смещённый стартер может неправильно входить в зацепление с маховиком.

Отдельно сопоставьте приводную шестерню: число зубьев, диаметр, вылет и положение относительно посадочной поверхности. Электрические параметры проверяйте по маркировке снятого стартера и документации двигателя; также сверьте расположение выводов и схему подключения. Одного сходства корпусов недостаточно. Неподходящий привод способен повредить зубья венца, а ошибка при подключении — вызвать нагрев проводов и отказ запуска.

Замена и проверка

Перед снятием отключите аккумулятор, начиная с минусовой клеммы, и отметьте расположение проводов. Очистите место крепления, снимите стартер и осмотрите доступные зубья венца маховика. Сколы, сильные заусенцы и неравномерный износ требуют внимания: новый привод при зацеплении с повреждённым венцом тоже будет получать повышенную нагрузку. Заодно проверьте наконечники проводов, изоляцию и состояние крепежа.

Установите стартер на посадочное место без усилия и перекоса, затяните крепёж по требованиям двигателя. Подключайте провода к соответствующим выводам, не допуская их натяжения и касания подвижных или горячих частей. После сборки выполните короткий пробный запуск: прокручивание должно проходить без скрежета, а после отпускания управления стартер должен отключиться. Если привод продолжает вращаться или слышен металлический шум, прекратите проверку и проверьте крепление, зацепление и подключение. Длительные повторные попытки запуска перегревают стартер.
