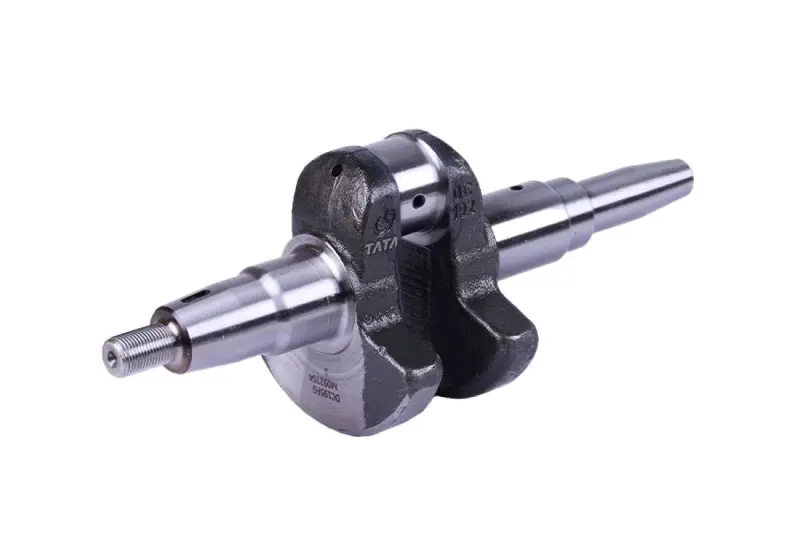

Коленвал для мотоблока 192D, голый под конус, AMG

Коленвал для мотоблока 192D в исполнении «голый под конус» предназначен для замены изношенного или повреждённого вала двигателя. Он воспринимает усилие от поршня через шатун и преобразует возвратно-поступательное движение во вращение. От состояния шеек и точности посадок зависят работа подшипников, зазоры в сопряжениях и равномерность вращения. Обозначение AMG сохранено в названии; на самом валу присутствует маркировка TATA.

Конструкция и исполнение

Вал имеет разнесённые щеки с противовесами, смещённую относительно основной оси шатунную шейку и обработанные посадочные поверхности. На одном конце выполнены наружная резьба и продольный паз, на противоположном — коническая поверхность. Противовесы участвуют в уравновешивании движущихся масс, а шейки служат поверхностями сопряжения с опорами и шатуном.

Исполнение «под конус» требует совпадения посадки с ответной деталью. Одного сходства по общей длине недостаточно: различие угла или длины конуса меняет глубину посадки и мешает надёжной фиксации. Слово «голый» обозначает исполнение вала, поэтому перенос сопряжённых деталей нужно планировать после проверки их состояния и посадок.

Когда требуется замена

Поводом для проверки коленвала становятся стук в нижней части двигателя, увеличенный люфт, вибрация, следы перегрева или металлические частицы в масле. Эти признаки могут быть связаны и с соседними деталями, поэтому решение о замене принимают после разборки и измерений. На самом валу проверяют задиры, выработку шеек, повреждения резьбы и пазов, а также биение. Установка нового вала без устранения причины масляного голодания может привести к повторному повреждению.

Что сверить со снятым валом

Сопоставьте обозначение двигателя, форму обоих концов, расположение уступов, пазов и отверстий. Измерьте общую длину, диаметры и длины посадочных шеек, параметры резьбы и конуса. Отдельно проверьте шатунную шейку и её положение относительно оси вращения: ошибка здесь влияет на геометрию движения поршня. Маркировка помогает различать детали, но не заменяет сравнение размеров и сопряжений.

Проверьте, как на вал устанавливаются подшипники, уплотнения и закреплённые на нём детали привода. Изношенная ответная посадка не восстановится после замены одного коленвала. Если конус, резьба или паз отличаются, попытка подогнать соединение затяжкой либо ударами может повредить обе детали.

Особенности установки

Замена требует разборки двигателя и соблюдения порядка сборки для его исполнения. Перед монтажом очищают сопрягаемые поверхности, проверяют подшипники, шатун и сальники; детали с износом заменяют. Доступные масляные каналы проверяют на загрязнение, а трущиеся поверхности смазывают при сборке. Посадки собирают подходящим инструментом, не передавая монтажные удары через шейки и резьбовые концы.

При сборке выдерживают предусмотренные зазоры, положение деталей привода и моменты затяжки. До запуска вал проворачивают вручную, проверяя отсутствие закусывания и посторонних касаний. Тугое вращение требует поиска причины до пуска: ошибка в посадке или осевом зазоре может вызвать перегрев опор и ускоренный износ нового коленвала.
