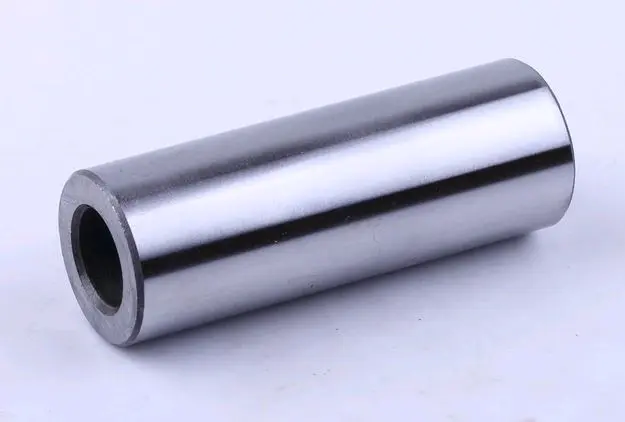

Палец поршня для мотоблока 190N (28×67) AMG-2

Палец поршня для мотоблока 190N с обозначением размера 28×67 и индексом AMG-2 соединяет поршень с верхней головкой шатуна. Через это соединение усилие от поршня передаётся шатуну, при этом детали могут поворачиваться относительно друг друга во время движения механизма. Состояние пальца и сопряжённых отверстий влияет на зазор в соединении: износ здесь нельзя устранить одной лишь заменой поршневых колец.

Конструкция и причины замены

Деталь имеет форму полого цилиндра с гладкой наружной поверхностью. Эта поверхность работает в местах контакта с поршнем и верхней головкой шатуна, поэтому при осмотре снятого пальца проверяют её по всей длине и окружности. Задиры, глубокие риски, следы перегрева и заметная выработка — повод проверить соединение и определить, какие детали требуют замены.

Износ может сопровождаться стуком в зоне поршня и увеличенным люфтом, но одного звука недостаточно для выбора запчасти. После разборки оценивают сам палец, отверстия в бобышках поршня и опору пальца в шатуне. Если сопряжённые поверхности разбиты, новый палец сам по себе не восстановит правильную посадку. Недостаток смазки и загрязнения также повреждают поверхности, поэтому причину задиров нужно устранить вместе с заменой детали.

Что сверить при подборе

Ориентируйтесь на обозначение двигателя и размер 28×67, затем сопоставьте снятый палец с заменой. Проверьте наружный диаметр, общую длину, форму торцов и внутреннего отверстия. Отдельно уточните способ фиксации пальца в поршне: длина должна соответствовать расстоянию между ограничивающими его деталями. Индекс AMG-2 сохраняйте при сопоставлении обозначений, не заменяя им проверку размеров.

Для оценки износа наружный диаметр измеряют микрометром в нескольких сечениях и направлениях. Это помогает обнаружить неравномерную выработку, которую легко пропустить при одном замере. Полученные значения сопоставляют с требованиями к поршню и шатуну. Слишком большой зазор вызывает ударные нагрузки, а чрезмерно плотная посадка мешает предусмотренному движению соединения и может привести к задирам.

Установка и проверка соединения

При замене очистите места посадки и проверьте, нет ли заусенцев, трещин и повреждений. Осмотрите втулку или другую опору пальца, предусмотренную конструкцией верхней головки шатуна, а также стопорные детали и их посадочные места. Повреждённые сопряжённые детали меняют вместе с пальцем. Рабочие поверхности перед сборкой смазывают согласно требованиям двигателя.

Способ установки выбирают по конструкции поршневого соединения: посадка с нагревом или запрессовкой допустима только там, где она предусмотрена. Не забивайте палец ударами через поршень и не подгоняйте диаметр наждачной бумагой. После сборки убедитесь, что фиксаторы полностью заняли свои места, палец не может сместиться к стенке цилиндра, а соединение движется так, как предусмотрено конструкцией. Неправильная длина или ненадёжная фиксация способны привести к повреждению поршня и цилиндра.
