Шестерня ведомая 2-й передачи КПП мотоблока 180N/195N (9Hp/12Hp), Z-38, AMG-2

Ведомая шестерня второй передачи

Шестерня предназначена для второй передачи коробки передач мотоблока 180N/195N (9Hp/12Hp). Она принимает вращение от сопряжённой шестерни и передаёт его через соединение с валом. Исправные зубья и плотная посадка нужны для передачи нагрузки без ударов и лишнего люфта. Обозначение Z-38 означает 38 зубьев; дополнительное обозначение — AMG-2.

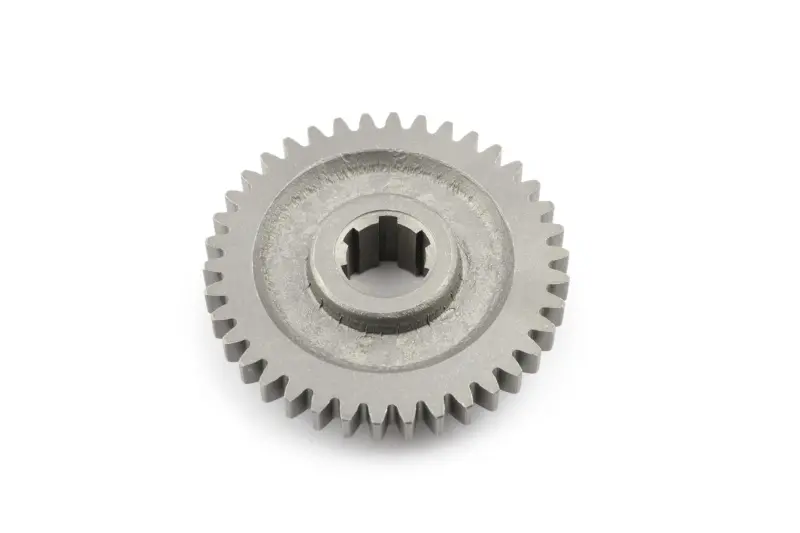

Деталь имеет наружный зубчатый венец, выступающую центральную ступицу и отверстие с внутренними шлицами. Венец работает в зацеплении, а шлицы связывают шестерню с валом. При подборе важны обе части: совпадение числа зубьев ещё не означает, что деталь правильно сядет на вал и займёт нужное положение относительно соседней шестерни.

Когда требуется замена

Повод осмотреть шестерню — усилившийся шум именно на второй передаче, стук под нагрузкой или рывки при движении. Такие признаки могут быть связаны и с другими деталями коробки, поэтому решение о замене принимают после разборки и осмотра. На зубьях ищут сколы, трещины, выкрашивание и заметную выработку боковых поверхностей. Повреждённый профиль нарушает плавность зацепления и увеличивает нагрузку на сопряжённую деталь.

Отдельно проверяют внутренние шлицы: разбитые грани и выраженный люфт на валу способны вызывать удары даже при целом зубчатом венце. Износ ускоряют работа с недостаточной смазкой, загрязнение масла продуктами разрушения и ударные нагрузки. Если заменить только шестерню, оставив причину повреждения, новая деталь тоже будет работать в неблагоприятных условиях.

Что сверить со снятой деталью

Сопоставьте число и профиль зубьев, наружный диаметр венца, его ширину и общую толщину шестерни. Затем проверьте число и форму внутренних шлицев, размеры посадочного отверстия, высоту ступицы и её расположение относительно венца. Удобнее сравнивать очищенные детали: налипшая грязь мешает оценить посадочные поверхности и выработку. Разница в высоте ступицы может сместить зацепление даже при совпадающих наружных размерах.

Сверьте обозначение детали по каталогу конкретной коробки передач и сохраните порядок расположения соседних шайб, втулок и фиксаторов при разборке. Одной мощности двигателя для подбора недостаточно: решающими остаются конструкция КПП и совпадение посадки. Если шестерня входит на вал с перекосом или требует несвойственного усилия, установку прекращают и повторно проверяют сопряжение.

Установка и проверка

Шестерню меняют при разобранной коробке, соблюдая последовательность из руководства по её ремонту. До сборки осматривают ответную шестерню, шлицы вала, подшипники и детали осевой фиксации. Изношенные сопряжённые детали заменяют по результатам проверки; повреждённые уплотнения, снятые при доступе к КПП, также требуют внимания. Из корпуса удаляют стружку и остатки разрушенных зубьев.

При сборке сохраняют правильную ориентацию ступицы и штатное положение фиксаторов. Нельзя забивать шестерню ударами по зубьям: так можно повредить венец ещё до запуска. Проверяют свободное вращение, зацепление и включение передачи, затем используют смазку, предусмотренную для коробки. Первую проверку проводят без высокой нагрузки. Заедание, стук или новый шум требуют остановки и проверки сборки: неверная посадка способна повредить и шестерню, и соседние детали.
