Блок двигателя мотоблока 170D (70 мм) AMG-2

Блок двигателя мотоблока 170D (70 мм) AMG-2 — корпусная деталь для ремонта двигателя при повреждении цилиндра, посадочных мест или стенок корпуса. Он служит основой для размещения внутренних механизмов и соединения сопряжённых деталей. От состояния блока зависят взаимное положение валов, герметичность стыков и работа поршня в цилиндре, поэтому при замене важна не только маркировка, но и точное совпадение конструкции.

Конструкция и назначение

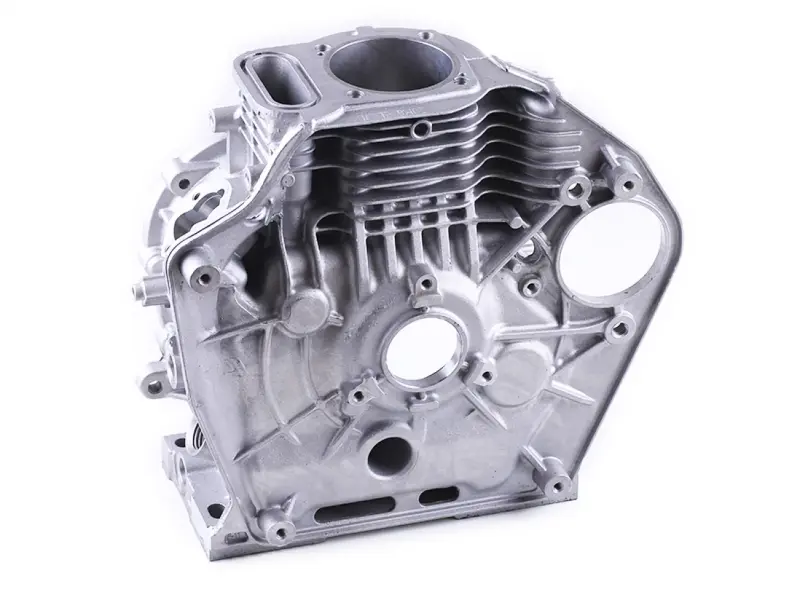

Корпус объединён с цилиндрической частью, вокруг которой расположены наружные рёбра. На боковой стороне предусмотрены круглые посадочные отверстия, по краям — крепёжные проушины и отверстия под крепёж. Рёбра увеличивают поверхность отвода тепла, а перемычки между участками корпуса поддерживают его жёсткость. Привалочные плоскости обеспечивают соединение с крышками и другими сопряжёнными деталями двигателя.

Блок меняют при трещинах, разрушении креплений, повреждении резьбы или износе посадочных мест, когда восстановление уже не обеспечивает правильную сборку. Глубокие задиры и значительный износ цилиндра также становятся поводом оценить замену корпуса. Масляные следы у стыков сами по себе ещё не означают неисправность блока: сначала нужно отличить течь через уплотнение от трещины или повреждения привалочной поверхности.

Что сверить при подборе

Сопоставьте обозначения 170D, 70 мм и AMG-2 со снятой деталью и документацией двигателя. Одного совпадения обозначения недостаточно: корпус должен подходить по расположению опор, креплений и сопрягаемых поверхностей. Ошибка в этих местах может помешать сборке даже при внешне близкой форме блока.

• Проверьте размеры цилиндра и его состояние по всей рабочей поверхности, а также соответствие поршневой группе.
• Сравните диаметр и глубину посадочных мест, положение отверстий под валы и расстояния между ними.
• Сверьте контур привалочных плоскостей, расположение направляющих, резьбовых отверстий и масляных каналов.
• Сопоставьте крепления двигателя к раме мотоблока и места соединения с крышками и головкой.

Особенности замены

Работа требует разборки двигателя и переноса исправных внутренних деталей. До сборки корпус очищают, проверяют резьбу, плоскости стыков и свободное прохождение каналов. Остатки старых прокладок снимают без царапин на уплотняемых поверхностях. Одновременно осматривают подшипники, шейки валов, поршень и кольца: изношенные сопряжённые детали могут быстро повредить новый блок.

Разобранные соединения собирают с подходящими прокладками и уплотнениями. Их отверстия должны совпадать с каналами корпуса, а герметик, если он предусмотрен технологией сборки, не должен попадать внутрь. Моменты и последовательность затяжки берут из руководства двигателя. Нельзя стягивать крепежом детали, которые не садятся на направляющие свободно: так можно получить перекос или трещину.

После сборки проверяют свободное вращение механизма, отсутствие заеданий и правильность установки крышек. При первом запуске контролируют герметичность стыков и посторонние звуки. Несовпадение посадок или нарушение соосности приводит к повышенной нагрузке на подшипники, ускоренному износу и повторной разборке двигателя.
