Ротор генератора Delta под статор на 6 катушек

Ротор генератора Delta под статор на 6 катушек

Ротор предназначен для генераторной системы мопеда Delta, в которой используется статор с шестью катушками. Деталь вращается вместе с двигателем относительно неподвижных обмоток и создает изменяющееся магнитное поле. Благодаря этому генератор вырабатывает энергию, необходимую для работы зажигания, зарядки аккумулятора и питания установленного электрооборудования. Ротор выбирают для ремонта штатной системы, когда прежняя деталь получила механические повреждения, имеет биение либо не обеспечивает нормальное взаимодействие со статором.

Назначение и принцип работы

Магниты расположены внутри цилиндрического корпуса ротора. При его вращении магнитное поле пересекает обмотки статора, установленного внутри, и в катушках возникает напряжение. Полученная энергия далее используется другими компонентами системы зажигания и бортового электрооборудования. Поэтому состояние ротора влияет на работу генератора, однако при отсутствии зарядки или перебоях зажигания необходимо проверять также статор, проводку, разъемы, регулятор напряжения и остальные связанные детали.

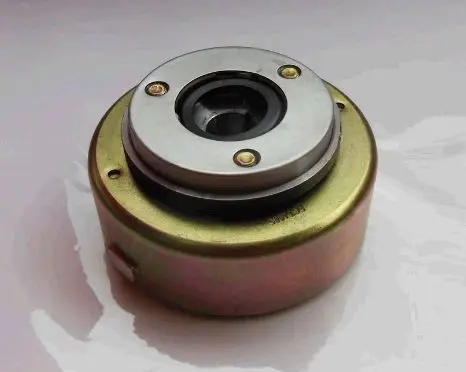

Исполнение рассчитано именно на сочетание со статором на шесть катушек. Оно не подходит вместо ротора для генератора на две катушки: такие варианты относятся к другой конфигурации и не являются взаимозаменяемыми только по названию мопеда. На лицевой части детали расположена круглая накладка с тремя точками крепления и центральным отверстием. Эта конфигурация служит дополнительным ориентиром при сравнении с демонтированным ротором.

Что проверить перед выбором

Обозначение Delta указывает семейство техники, но внутри него встречаются разные версии генераторов. До заказа следует определить фактическую конфигурацию установленного статора и убедиться, что на нем шесть катушек. Если двигатель уже ремонтировался или менялся целиком, ориентироваться только на модель мопеда недостаточно: установленное оборудование может отличаться от первоначального.

• Количество катушек статора: требуется конфигурация на шесть катушек.
• Форма центральной посадки: должна совпадать с посадочной частью прежнего ротора и вала.
• Наружный диаметр и общая высота: сравниваются с демонтированной деталью, чтобы сохранить правильное расположение относительно статора и крышки.
• Лицевая часть: проверьте положение центрального отверстия, накладки и трех точек ее крепления.
• Смежные детали: до сборки осмотрите статор, крепеж и сопрягаемые поверхности, поскольку их повреждение нельзя устранить одной заменой ротора.

Когда требуется замена

Поводом для проверки ротора могут быть следы удара, деформация корпуса, повреждение магнитов или заметное биение при вращении. Перебои зажигания, затрудненный запуск и отсутствие нормальной зарядки также требуют диагностики генераторной системы, но сами по себе не подтверждают неисправность именно этой детали. Такой подход помогает не менять исправный ротор, если причиной оказались обмотки статора, контакты либо регулирующая аппаратура.

Установка и контроль после ремонта

Монтаж выполняют на чистые и неповрежденные сопрягаемые поверхности. Ротор нельзя устанавливать ударами или использовать его корпус как опору для неподходящего инструмента: деформация способна вызвать биение и контакт со статором. Крепеж затягивают способом и с усилием, предусмотренными для конкретного двигателя. Перед окончательной установкой крышки вал следует осторожно провернуть и убедиться, что ротор движется свободно, не задевает неподвижные детали и сохраняет правильное положение.

После сборки проверяют запуск двигателя, стабильность работы зажигания и параметры зарядки штатным измерительным прибором. Для уверенного подбора сравните ротор Delta под шесть катушек с ранее установленной деталью по конструкции и посадочным размерам. Если конфигурация генератора неизвестна, сначала откройте соответствующую крышку и определите тип статора — это главный критерий совместимости данной версии.
