Блок двигателя мотоблока ZS/ZH1100 (15Hp) AMG-2

Блок двигателя мотоблока ZS/ZH1100 (15Hp) AMG-2 — корпусная деталь для ремонта двигателя, когда поврежден сам корпус или его посадочные места. Обозначение 15Hp относится к мощности двигателя — 15 л. с. Блок служит основой для размещения и крепления деталей двигателя: от состояния его отверстий и привалочных плоскостей зависят правильность сборки, взаимное положение сопряженных деталей и герметичность соединений.

Конструкция и причины замены

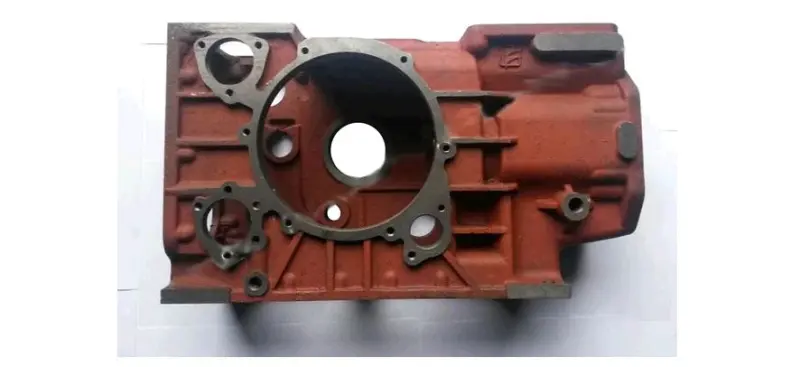

Корпус имеет ребра, крупное круглое отверстие с крепежным фланцем и несколько меньших отверстий. По краям отверстий расположены обработанные площадки под сопрягаемые детали. При подборе имеет значение не только общий контур: расположение каждого крепления и форма каждой плоскости должны соответствовать снятому блоку. Даже близкий по внешней форме корпус может не совпасть с крышками и внутренними деталями двигателя.

Поводом для замены становятся трещины, разрушенные крепежные участки, сорванная резьба, повреждение посадок или деформация поверхностей соединения. Течь по стыку сама по себе еще не означает, что блок нужно менять: сначала проверяют прокладку, крепеж и прилегающие плоскости. Если причина в трещине корпуса или нарушенной геометрии, новая прокладка проблему не устранит. Возможность восстановления повреждений оценивают после очистки и осмотра разобранного двигателя.

Что сверить со снятым блоком

Начните с обозначения двигателя на технике, затем сопоставьте оба корпуса по сторонам. Проверьте расположение больших и малых отверстий, креплений крышек, опорных участков и точек крепления двигателя. Учитывайте вырезы и выступы: они влияют на то, как устанавливаются соседние детали и остается ли для них необходимое место.

• Сверьте диаметры и глубину посадочных отверстий измерительным инструментом.
• Сопоставьте расстояния между крепежными отверстиями, их резьбу и расположение направляющих.
• Проверьте контуры привалочных плоскостей и совпадение отверстий с прокладками и крышками.
• Осмотрите участки сопряжения с деталями, которые будут перенесены со старого двигателя.

Одного совпадения обозначения мощности для подбора недостаточно. Несовпадающие посадки могут привести к перекосу деталей, а смещенные отверстия — помешать сборке. Притягивать неподходящую крышку болтами или дорабатывать крепления без проверки геометрии нельзя: так можно повредить и новый корпус, и устанавливаемые детали.

Подготовка и установка

Замена блока требует разборки двигателя и переноса исправных деталей с проверкой их состояния. До сборки очищают сопрягаемые поверхности, удаляют остатки старых уплотнений и проверяют чистоту отверстий. Вместе с блоком стоит осмотреть крышки, крепеж, направляющие, подшипники и уплотнения в местах сопряжения. Поврежденные детали заменяют, чтобы не переносить причину неисправности в собранный двигатель.

Прокладки и уплотнения подбирают по соответствующим соединениям. Порядок сборки, зазоры и моменты затяжки берут из руководства конкретного двигателя. Крепеж затягивают в установленной последовательности, контролируя посадку крышек без перекоса. После сборки проверяют свободное движение вращающихся деталей, а при пробном запуске — отсутствие течей и постороннего шума. Заедание или тугой ход требуют проверки сборки до дальнейшей эксплуатации.
