Ротор генератора Delta под статор 1+1 катушки

Ротор генератора Delta под статор 1+1 катушки

Ротор предназначен для генераторного узла мопеда Delta, рассчитанного на статор конфигурации 1+1 катушки. Деталь также называют магнитом генератора или ротором магнето. Она вращается вместе с валом двигателя, а размещённые внутри магниты создают изменяющееся магнитное поле возле обмоток статора. В результате в обмотках возникает ток, необходимый для работы предусмотренных конструкцией мопеда систем зажигания и электрооборудования.

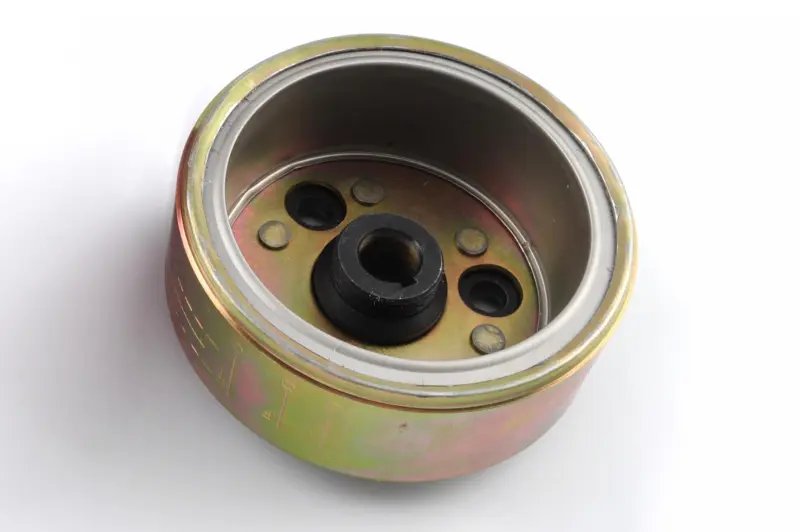

Эта позиция представляет собой именно ротор, а не статор и не генератор в сборе. Конструкция выполнена в форме чашеобразного маховика с внутренней рабочей полостью, центральной ступицей и посадочным отверстием. На внутренней площадке расположены технологические отверстия. Такое исполнение соответствует ротору, который устанавливается поверх статора, поэтому при подборе важна вся геометрия детали, а не только упоминание Delta в названии мопеда.

Что означает конфигурация 1+1

Обозначение 1+1 относится к двухкатушечному исполнению статора. Ротор следует выбирать для генераторного узла с такой же схемой. Версии Delta могут различаться количеством катушек, посадкой и конструкцией сопрягаемых деталей, поэтому ротор для шестикатушечного варианта нельзя считать прямой заменой этой модели. Название семейства техники само по себе не подтверждает совпадение.

Что проверить перед заказом

• Исполнение статора: под ротором должен использоваться вариант 1+1 катушки, то есть две катушки соответствующей конструкции.
• Посадочное место: сопоставьте диаметр и форму центрального отверстия, глубину чаши и положение ротора относительно статора.
• Общие габариты: сравните наружный и внутренний диаметры со снятой деталью, не полагаясь только на модель мопеда.
• Геометрию внутренней площадки: проверьте расположение крупных технологических отверстий, центральной ступицы и остальных точек сопряжения.
• Смежные детали: убедитесь, что посадка на валу и конструкция находящихся рядом компонентов совпадают с установленным генераторным узлом.

Для наиболее точного выбора старый ротор измеряют после снятия и сопоставляют с новой деталью по нескольким признакам одновременно. Особенно важны центральная посадка, глубина, диаметры и конфигурация статора. Если прежняя деталь отсутствует, параметры генератора лучше определить по фактически установленному двигателю и его двухкатушечному статору.

Когда требуется замена

Ротор проверяют при механическом повреждении чаши или центральной ступицы, следах задевания статора, заметном биении, нарушении посадки либо повреждении магнитной части. Перед заменой следует исключить неисправности статора, проводки, соединений и других компонентов зажигания: похожие симптомы могут иметь разные причины. Новый ротор устраняет проблему только тогда, когда её источник находится в самой детали или её посадке.

Установка и контроль

Монтаж выполняют на очищенное и проверенное посадочное место. Ротор должен устанавливаться без перекоса и вращаться без контакта со статором. Для демонтажа применяют подходящий к конкретному генераторному узлу съёмник; удары по чаше или ступице способны нарушить геометрию. После сборки контролируют свободное вращение, отсутствие задевания и правильное положение сопрягаемых компонентов. Такой подход помогает сохранить требуемый зазор между ротором и катушками и избежать повторной разборки из-за несовпадения посадки.
