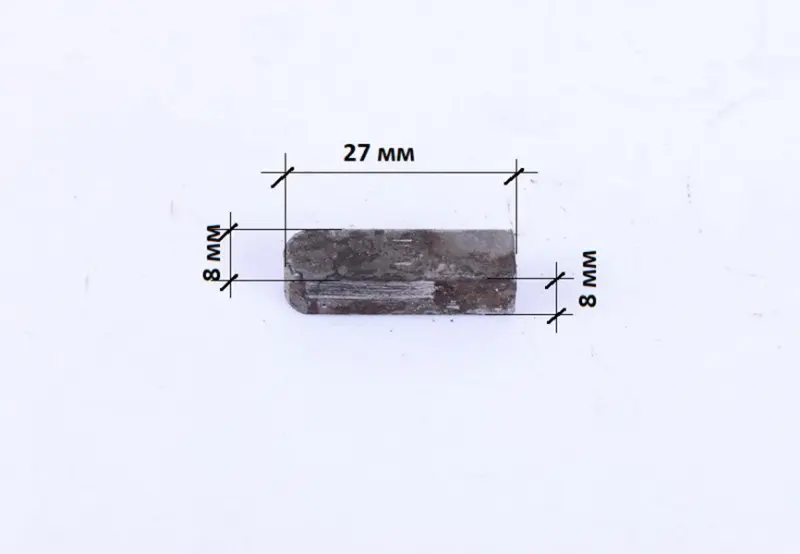

Шпонка вала звезды PRF AMG-2

Шпонка вала звезды PRF AMG-2 служит для передачи вращения между валом и установленной на нём звёздочкой. Она входит в сопряжённые пазы этих деталей и препятствует их проворачиванию относительно друг друга. При ремонте такого соединения нужно восстановить плотную посадку: от неё зависит, как нагрузка передаётся с вала на звёздочку, без ударов по краям пазов при каждом изменении тяги.

Когда требуется замена

Шпонку проверяют, если у звёздочки появился угловой люфт относительно вала, слышны стуки при смене нагрузки или обнаружено проворачивание соединения. Эти признаки могут быть связаны и с повреждением посадочных мест, поэтому одной заменой шпонки проблему удаётся решить не всегда. После разборки поводом для замены служат смятые боковые грани, ступеньки на поверхностях контакта, трещины или срезанная часть детали. Повторно ставить деформированную шпонку нельзя: она уже не обеспечивает нужного прилегания.

Причиной повреждения бывает работа с зазором, ослабление крепления звёздочки или резкая перегрузка привода. При люфте нагрузка передаётся ударами, которые постепенно разбивают пазы. Вместе со шпонкой осматривают вал, ступицу звёздочки и детали её фиксации. Если края пазов расклепаны, а боковые стенки выработаны, новая шпонка не восстановит соединение сама по себе. Повреждённые сопрягаемые детали требуют отдельного решения по ремонту или замене.

Что сверить при подборе

PRF AMG-2 — обозначение, которое нужно учитывать при сопоставлении детали с каталогом вашей техники. Для проверки посадки сравните снятую шпонку и пазы вала и ступицы. Значение имеют ширина, высота и длина, а также форма торцов: они должны соответствовать месту установки. У сильно изношенной шпонки размеры уже могут отличаться от первоначальных, поэтому измерение только старой детали способно дать неверный результат.

• Сверьте ширину по неповреждённому участку и проверьте состояние боковых стенок паза.
• Уточните высоту шпонки и глубину сопряжённых пазов, чтобы ступица могла занять своё положение.
• Сопоставьте длину и очертания торцов с доступным местом в соединении.
• Проверьте, что звёздочка устанавливается до штатного упора и её крепление собирается полностью.

Особенности установки

Работу выполняют на остановленной технике с исключённым случайным запуском. После снятия звёздочки извлекают старую шпонку, очищают пазы от загрязнений и осматривают кромки. Новую деталь располагают в пазу вала ровно, без перекоса, затем совмещают с ней паз ступицы. Не следует затягивать крепление, пытаясь силой протянуть звёздочку через застрявшую шпонку: сначала находят причину сопротивления. Порядок фиксации и затяжку крепежа выбирают по инструкции конкретной техники.

После сборки проверяют полную посадку звёздочки и отсутствие люфта в шпоночном соединении. Слишком узкая шпонка оставляет зазор и ускоряет износ пазов; слишком высокая или широкая мешает сборке и может повредить посадочные поверхности. Шпонка передаёт вращение, а осевое удержание звёздочки обеспечивает предусмотренное конструкцией крепление — его состояние также необходимо проверить.
