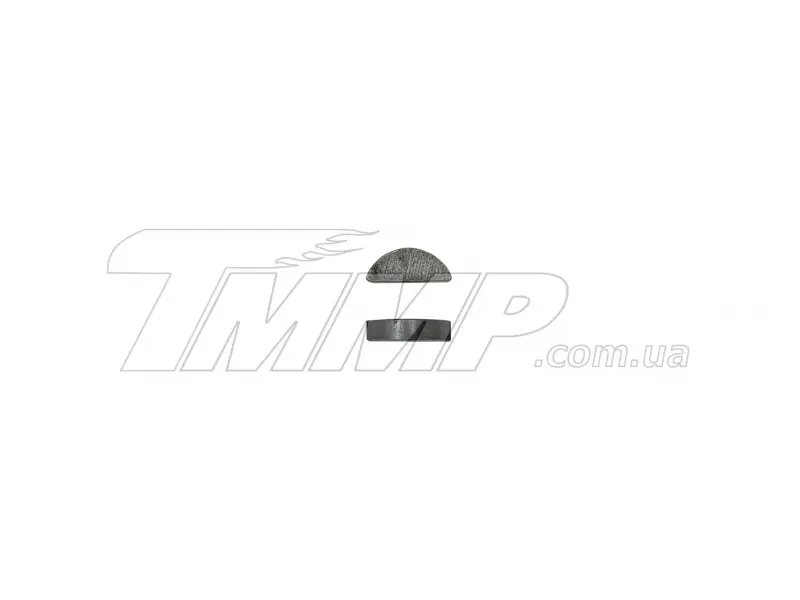

Сегментная шпонка коленвала мотокосы 12×3×5 мм

Сегментная шпонка коленвала мотокосы 12×3×5 мм

Компактная деталь предназначена для установки в шпоночный паз коленвала бензиновой мотокосы или триммера. Она совмещает коленчатый вал с маховиком и удерживает маховик в предусмотренном угловом положении. Правильное взаимное расположение этих деталей необходимо для сохранения установленного момента зажигания и нормального запуска двигателя.

Назначение и принцип установки

Полукруглая часть шпонки размещается в соответствующем пазу коленвала, а выступающая часть входит в паз ступицы маховика. Благодаря такому соединению маховик занимает заданное положение относительно вала при сборке двигателя. Размер шпонки составляет 12×3×5 мм. Все три параметра имеют значение: деталь должна уверенно садиться в паз, не выступать выше допустимого уровня и одновременно входить в ответную канавку маховика без перекоса.

Шпонка используется именно как позиционирующая деталь соединения коленвала и маховика. Надежная посадка самого маховика также зависит от состояния сопрягаемых поверхностей и правильной затяжки его крепления. Поэтому при ремонте недостаточно подобрать только приблизительно похожую полукруглую деталь: необходимо проверить размер, форму пазов и состояние всего места соединения.

Что проверить перед выбором

• Тип техники: позиция предназначена для бензиновых мотокос и триммеров.
• Размер: требуемые параметры шпонки — 12×3×5 мм; сравнивать следует каждую величину, а не только длину.
• Форма: исполнение сегментное, с закругленной посадочной стороной и прямой верхней гранью.
• Паз коленвала: его ширина и глубина должны соответствовать устанавливаемой детали.
• Паз маховика: он должен совмещаться с выступающей частью шпонки без усилия, люфта и перекоса.
• Конструкция двигателя: при одинаковом назначении мотокосы могут использовать шпонки другого размера, поэтому модель техники сама по себе не заменяет проверку посадки.

Для точного подбора снимите размеры старой неповрежденной шпонки и сопоставьте их с параметрами 12×3×5 мм. Если прежняя деталь срезана или деформирована и измерить ее корректно невозможно, ориентируйтесь на размеры обоих пазов и технические данные конкретного двигателя. Не следует подгонять слишком широкую или высокую шпонку силой: неправильная посадка мешает маховику полностью занять свое место на валу.

Замена и контроль состояния

Осмотр шпонки требуется после проворачивания маховика относительно коленвала, проблем с моментом зажигания, затрудненного запуска, а также при разборке этого соединения во время ремонта. Основаниями для замены служат срезанные края, трещина, заметная деформация или неплотная посадка. Одновременно проверяют обе шпоночные канавки: повреждение их кромок может не позволить новой детали удерживать правильное положение.

Перед сборкой из пазов удаляют загрязнения и остатки поврежденной шпонки. Деталь устанавливают в канавку коленвала без перекоса, затем совмещают с ней паз маховика. После посадки проверяют отсутствие качания и свободного перемещения. Крепеж маховика затягивают с усилием, предусмотренным производителем конкретного двигателя: универсальное значение для разных мотокос применять нельзя.

Шпонка 12×3×5 мм подходит для ремонта только при полном совпадении размеров и геометрии посадочного места. Такая проверка помогает восстановить предусмотренное положение маховика и избежать повторной разборки двигателя из-за неверно выбранной детали.
