Зарядное устройство DC48.0V 2.0A AMG

Зарядное устройство DC48.0V 2.0A AMG — внешний сетевой блок с выходом постоянного тока 48 В, 2 А. На корпусе указаны модель 4820 и обозначения AC/DC ADAPTOR, Switching Adapter. Такое исполнение подключается к розетке отдельной вилкой, а к оборудованию — кабелем с цилиндрическим штекером. При замене блока нужно согласовать его выходные параметры и разъём с требованиями подключаемого устройства.

Конструкция и маркировка

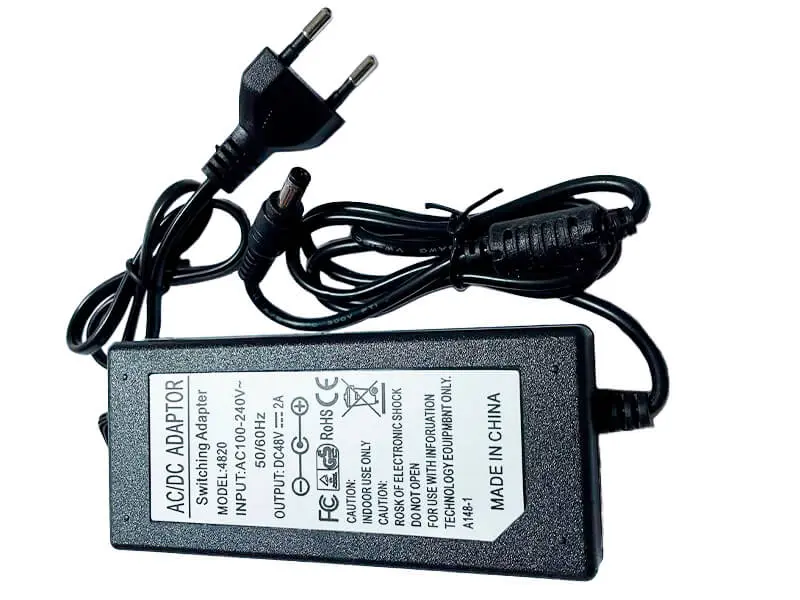

Блок выполнен в чёрном прямоугольном корпусе. С одной стороны выходит сетевой кабель с двухконтактной вилкой, с другой — провод с выходным штекером. Возле выходов кабелей предусмотрены гибкие участки, ограничивающие резкий перегиб. При размещении оставляйте проводам свободный изгиб: натянутый кабель нагружает вход в корпус и гнездо оборудования.

Маркировка INPUT: AC100–240V~ 50/60Hz задаёт диапазон входного переменного напряжения и частоту сети. Надпись OUTPUT: DC48V 2A обозначает выход постоянного тока. Схема полярности указывает плюс на центральном контакте и минус на наружном. На этикетке также нанесены CE, RoHS, MADE IN CHINA и индекс A148-1. Надписи INDOOR USE ONLY и CAUTION: RISK OF ELECTRONIC SHOCK, DO NOT OPEN требуют использования внутри помещения и предостерегают от вскрытия корпуса. Присутствует указание FOR USE WITH INFORMATION TECHNOLOGY EQUIPMENT ONLY.

Как подобрать замену

Сверьте напряжение, род тока и полярность со старым блоком и обозначениями на оборудовании. Затем проверьте требования к выходному току. Одинаковая форма корпуса или надпись «48 В» сами по себе не определяют совместимость: устройство должно быть рассчитано на соответствующий источник питания.

Цилиндрический штекер подбирают по наружному и внутреннему диаметру, длине контактной части и глубине посадки. Он должен входить без усилия и удерживаться без люфта. Слишком свободный контакт вызывает перебои и нагрев, а неподходящий штекер может повредить гнездо. Длину проводов также сверяют с местом установки, чтобы соединение не оставалось под натяжением.

Если блок нужен для зарядки аккумулятора, сопоставьте требования именно к зарядному устройству: тип батареи, необходимое конечное напряжение и способ управления зарядом. Номинальное напряжение аккумулятора не равно автоматически напряжению его зарядки. Подключение к батарее допустимо только при соответствии требованиям её изготовителя; совпадения двух чисел на корпусе недостаточно.

Когда менять и как подключать

Повод проверить старый блок — пропадание питания, перебои при движении провода, повреждение изоляции, расшатанный штекер или следы перегрева. Такие симптомы бывают связаны и с ответным гнездом. При замене осмотрите его контакты и крепление, а также сетевую розетку: новый блок не устранит повреждение соединителя.

Перед заменой отключите старый блок от сети и оборудования. Новый разместите в сухом месте, не накрывая корпус и не зажимая кабели. Подключайте его в последовательности, указанной изготовителем оборудования. После включения проверьте устойчивость контакта и работу устройства. При запахе перегрева, треске или перебоях отключите питание. Ошибка в напряжении или полярности способна повредить подключённое оборудование, поэтому штекер нельзя подгонять усилием или заменять без проверки распиновки.
