Электростартер для мотоблока 190N/195N (12/15Hp), Z-11, 75,00mm, AMG-2

Электростартер для мотоблока с двигателем 190N/195N (12/15Hp) вращает двигатель при запуске, пока тот не начнёт работать самостоятельно. Он передаёт усилие через приводную шестерню на зубчатый венец маховика. Такой стартер подбирают взамен неисправного, когда износ привода или электродвигателя мешает нормальному пуску. Обозначения исполнения — Z-11, 75,00mm, AMG-2; Z-11 указывает на 11 зубьев приводной шестерни.

Конструкция и работа

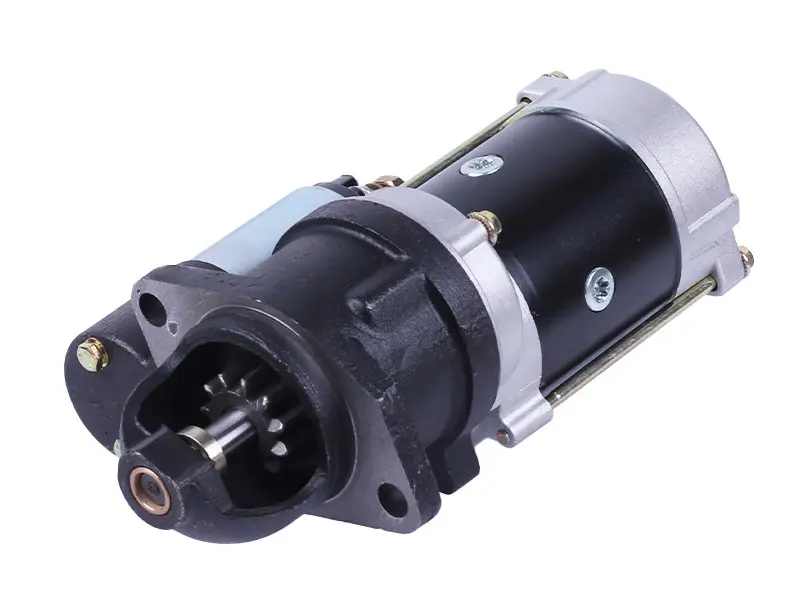

Стартер имеет цилиндрический корпус, переднюю опору с монтажными отверстиями и приводную шестерню в открытой части корпуса. Крепление удерживает его в определённом положении относительно маховика: от этого зависит правильное зацепление зубьев. При подборе имеют значение не только общая форма корпуса, но и положение привода, вылет шестерни и геометрия посадки.

Во время пуска стартер кратковременно работает под высокой нагрузкой. Длительные попытки запуска без пауз перегревают электродвигатель и контакты. Если мотор не схватывает, не стоит непрерывно удерживать пуск: соблюдайте продолжительность включения и интервалы, предусмотренные инструкцией техники.

Когда требуется замена

Повод проверить стартер — медленное вращение двигателя, периодические отказы, скрежет при включении или вращение самого стартера без проворачивания маховика. Причинами могут быть износ щёток, опор вала или деталей привода, а также повреждение зубьев. Эти симптомы не всегда означают, что нужно менять стартер целиком: разряженный аккумулятор и плохой контакт силовых проводов тоже мешают пуску.

До снятия проверьте заряд аккумулятора, затяжку и состояние клемм, соединение массы. При осмотре снятого стартера обратите внимание на сколы зубьев, люфт вала, трещины крепёжных мест и следы перегрева. Одновременно осмотрите доступный участок венца маховика: повреждённые зубья могут быстро испортить новый привод.

Что сверить при подборе

Сравните снятый стартер с заменой по числу зубьев, форме передней опоры, расположению и диаметру крепёжных отверстий. Проверьте посадочный диаметр, расстояния между отверстиями, вылет шестерни и свободное место вокруг корпуса. Обозначение 75,00mm сопоставляйте с обозначением в документации снятого стартера. Напряжение питания, направление вращения и расположение силовых выводов также должны соответствовать технике.

Установка и проверка

Перед демонтажом отключите аккумулятор, начиная с минусовой клеммы, и запомните расположение проводов. Очистите посадочную поверхность, проверьте крепёж и наконечники кабелей. Стартер должен сесть на место без перекоса; нельзя притягивать болтами корпус, который упирается и не прилегает к посадке. Крепления затягивают с моментом, указанным в руководстве двигателя.

После подключения выполните короткую пробу запуска. Скрежет, удары или отсутствие проворачивания двигателя требуют остановки и проверки установки. Ошибка в числе зубьев, вылете привода или положении креплений приводит к неправильному зацеплению, ускоренному износу шестерни и повреждению венца маховика.
