Привод спидометра (редуктор) Active AMG-4

Привод спидометра (редуктор) Active AMG-4 передаёт вращение от колеса к тросу механического спидометра. Через трос движение поступает к прибору, который показывает скорость и учитывает пройденное расстояние. Деталь нужна при замене повреждённого или изношенного привода: без исправного зацепления вращение колеса перестаёт передаваться к прибору либо передаётся с перебоями.

Устройство и работа

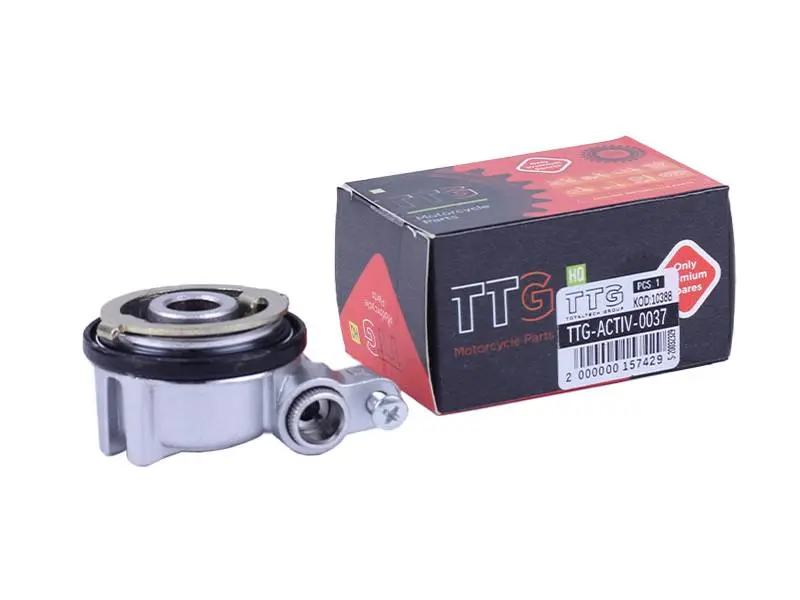

У редуктора компактный корпус с центральным отверстием и боковым выходом для присоединения троса. В верхней части расположены кольцевые детали и выступы зацепления; по окружности проходит чёрная кольцевая кромка. При подборе имеет значение не только форма корпуса, но и то, как привод соединяется с колесом и наконечником троса. Совпадение этих соединений позволяет собрать механизм без перекоса и сохранить передачу вращения.

Когда стоит проверить привод

Повод для проверки — неподвижная стрелка во время движения, рывки показаний или прекращение отсчёта пробега. Сами по себе такие симптомы ещё не означают, что требуется редуктор: похожее поведение бывает при обрыве троса, износе его наконечников или неисправности прибора. Привод осматривают на повреждения корпуса, износ участков зацепления, заедание и чрезмерный люфт. Грязь, попавшая внутрь, недостаток смазки и установка с перекосом могут ускорить износ механизма.

Что сверить при подборе

Сравните снятый редуктор с заменой по диаметру центрального отверстия, посадочной ширине, форме и положению выступов зацепления. Отдельно проверьте расположение выхода троса, способ его фиксации и форму сопрягаемого наконечника. Корпус должен занять штатное положение, а трос — подключиться без натяжения и резкого перегиба. Также нужно учитывать соответствие передачи редуктора штатному механизму: внешне подходящий привод с другим передаточным отношением может давать неверные показания скорости и пробега.

Особенности замены

Технику надёжно закрепляют, освобождают трос и снимают привод в порядке, предусмотренном для конструкции колеса. Расположение шайб и дистанционных втулок сохраняют, чтобы восстановить исходную сборку. Посадочные поверхности очищают, проверяют ответные выступы на колесе и состояние наконечника троса. Повреждённый трос или изношенные сопрягаемые детали стоит заменить вместе с редуктором, иначе новый привод не устранит причину перебоев.

При сборке выступы вводят в ответные пазы без усилия, а корпус устанавливают с учётом штатного упора. Смазку и затяжку крепежа выполняют по требованиям техники. Нельзя стягивать крепежом детали, которые не садятся на место: так можно повредить зацепление или зажать привод. После сборки проверяют свободное вращение колеса, отсутствие задеваний, надёжность присоединения троса и плавность его прокладки. Затем проверяют работу спидометра при коротком движении на небольшой скорости. Заедание, посторонний звук или нестабильные показания требуют повторной проверки установки.
