Радиатор ZS/ZH1115 AMG

Радиатор ZS/ZH1115 AMG предназначен для отвода тепла от охлаждающей жидкости двигателя. Через его сердцевину тепло передаётся проходящему воздуху, помогая поддерживать рабочую температуру при нагрузке. Деталь подбирают при замене протекающего, повреждённого или засорённого радиатора, когда восстановить герметичность и нормальный теплообмен уже не удаётся.

Конструкция

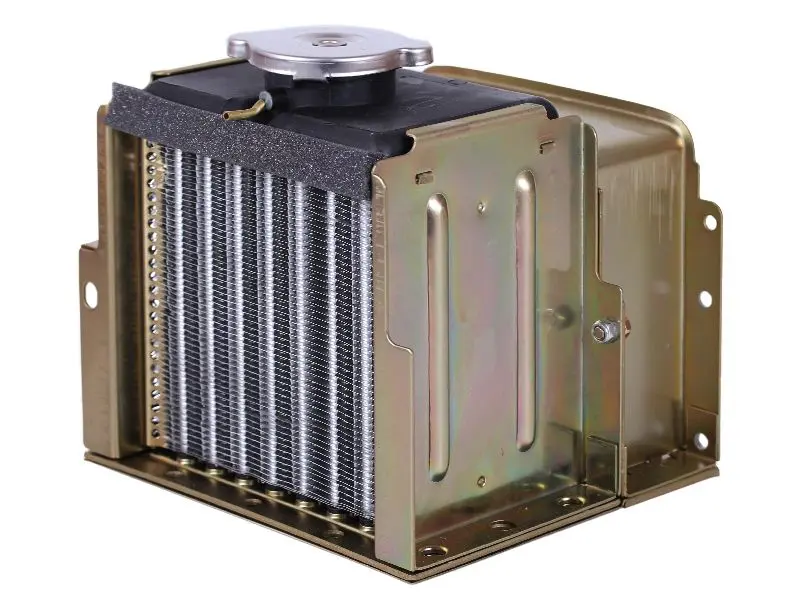

Радиатор имеет прямоугольную сердцевину с частым оребрением, верхнюю заливную горловину с крышкой и боковые панели. По краям и в нижней части предусмотрены крепёжные отверстия. При подборе важны не только очертания корпуса: расположение креплений определяет, встанет ли радиатор на штатное место без перекоса и контакта с соседними деталями.

Промежутки между рёбрами должны пропускать воздух. Налипшая грязь и замятые участки уменьшают обдуваемую поверхность, поэтому при осмотре старого радиатора стоит различать наружное загрязнение, механическое повреждение и течь. Сама по себе повышенная температура двигателя ещё не означает, что радиатор обязательно требует замены.

Когда нужна замена

Повод для проверки — влажные дорожки на корпусе, следы высохшей охлаждающей жидкости, повторяющееся снижение её уровня и повреждения сердцевины. Трещины возле креплений также требуют внимания: вибрация и перекос могут увеличивать их. Если жидкость уходит в месте соединения шланга, сначала проверяют шланг и хомут, чтобы не менять исправный радиатор из-за негерметичного стыка.

Что сверить при подборе

Сопоставьте снятую деталь с заменой по высоте, ширине и глубине корпуса, расстояниям между крепёжными отверстиями и форме опор. Отдельно проверьте расположение и диаметры присоединительных патрубков, направление выхода шлангов и доступ к заливной горловине. Шланги должны соединяться без перегибов и натяжения, а крышка — оставаться доступной для обслуживания.

Учитывайте свободное пространство вокруг сердцевины и за боковыми панелями. Несовпадение креплений нельзя исправлять стягиванием корпуса болтами: это нагружает соединения и может привести к течи. Проверка геометрии снятого радиатора помогает избежать ситуации, когда корпус помещается, но подключить шланги или закрепить его без переделки не получается.

Установка и проверка

Работайте только с остывшим двигателем: горячую крышку не открывают. Слейте охлаждающую жидкость в подходящую ёмкость, освободите соединения и крепления, затем снимите радиатор, не повреждая соседние детали. Осмотрите шланги, хомуты, опоры и уплотнения соединений. Затвердевшие или растрескавшиеся шланги и повреждённые уплотнения стоит заменить одновременно.

Установите радиатор без перекоса, сначала совместив все точки крепления. Не опирайтесь инструментом на оребрение и не используйте патрубки как рычаг. Подключите шланги, заполните систему жидкостью, предусмотренной изготовителем двигателя, и удалите воздух по инструкции техники. После пробного прогрева проверьте соединения на утечки, а после остывания — уровень жидкости и крепления. Неверное подключение, пережатый шланг или оставшийся воздух могут нарушить охлаждение даже с новым радиатором.
