Набор прокладок двигателя Delta 70 Ø47 мм AMG-2

Набор прокладок двигателя Delta 70 Ø47 мм AMG-2 предназначен для замены уплотнений при разборке и сборке мотора. Прокладки герметизируют стыки деталей: в соединении головки с цилиндром удерживают давление, а в соединениях картера и крышек препятствуют выходу масла. Такой набор нужен при ремонте с раскрытием нескольких соединений, когда старые прокладки повреждаются при снятии или уже пропускают масло.

Что входит в набор

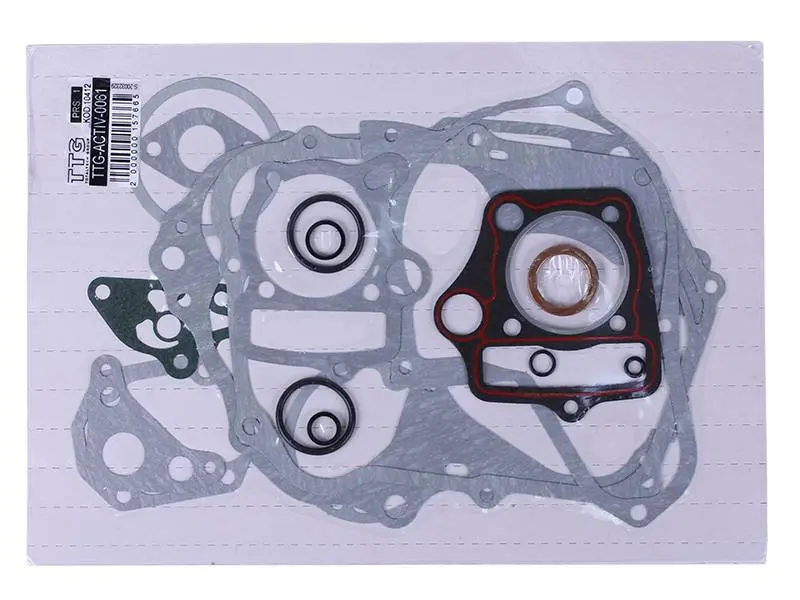

В наборе представлены прокладка головки цилиндра с выделенным контуром уплотнения, прокладка основания цилиндра, крупные контурные прокладки корпуса и крышек, небольшие фигурные прокладки и круглые уплотнительные кольца. У плоских прокладок предусмотрены отверстия под крепёж и проходы, которые должны совпадать с каналами двигателя. Каждая форма рассчитана на своё место: сходный наружный контур ещё не означает, что две прокладки взаимозаменяемы.

Когда требуется замена

Повод проверить уплотнения — свежие масляные следы по стыку, повторное запотевание после очистки или следы прорыва газов возле соединения головки и цилиндра. После снятия деталей прокладки с разрывами, заломами, расслоением или сильно продавленными участками заменяют. Круглые кольца также требуют замены при трещинах, затвердевании и потере формы. При этом течь может быть связана с повреждённой плоскостью или нарушением затяжки: одной новой прокладки в таком случае недостаточно.

Как сверить подходящий комплект

Ориентиры при подборе — обозначение двигателя, размер Ø47 мм и исполнение AMG-2. Обозначение Ø47 мм указывает диаметр, но не заменяет проверки геометрии каждой прокладки. Сопоставьте снятые уплотнения с новыми по наружному контуру, центральному вырезу, расположению крепёжных отверстий и проходов для масла. Отдельно проверьте узкие перемычки и вырезы по краям: небольшое отличие способно перекрыть канал или оставить участок стыка без уплотнения.

Для колец сверяют посадочные канавки, диаметр и сечение. Старая сжатая прокладка помогает проверить форму, однако её остаточная толщина не служит точным ориентиром для новой. Требуемую толщину и расположение уплотнений проверяют по документации двигателя. Не подгоняйте неподходящую прокладку растягиванием колец, прорезанием дополнительных отверстий или смещением относительно крепежа.

Особенности установки

Перед сборкой удаляют остатки старых прокладок и герметика, очищают посадочные поверхности и проверяют их на задиры и деформацию. Масляные проходы должны оставаться свободными. Заодно осматривают направляющие втулки, крепёж и канавки уплотнительных колец. Новую прокладку укладывают без складок и перекоса, а кольца размещают без скручивания и защемления. Герметик применяют только там, где это предусмотрено инструкцией двигателя: избыток состава может попасть в каналы.

Крепёж затягивают в установленной последовательности с моментом, указанным для конкретного соединения. Попытка устранить течь чрезмерной затяжкой способна деформировать крышку или повредить резьбу. После сборки проверяют стыки на утечки. Неправильная форма, перекрытый проход или смещённое уплотнение могут привести к потере масла, нарушению смазки и повторной разборке двигателя.
