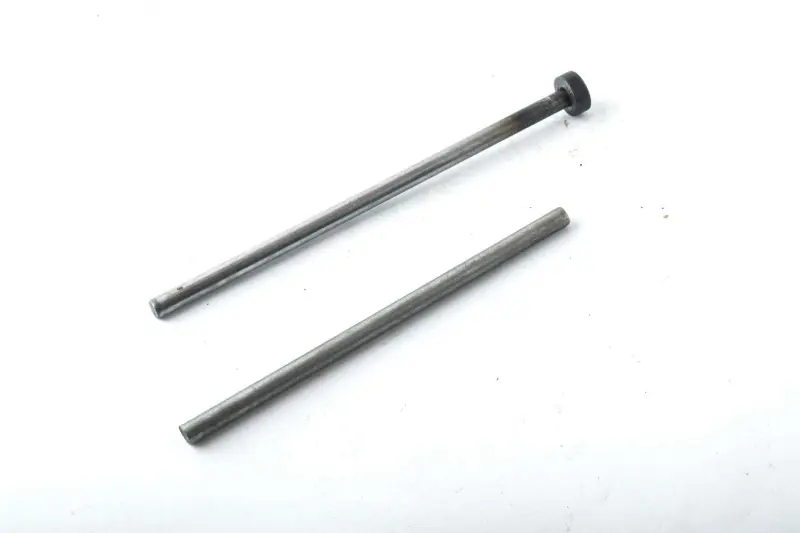

Шток выжима сцепления ИЖ ЮПИТЕР VDKI

Шток выжима сцепления ИЖ ЮПИТЕР VDKI передаёт усилие от механизма выключения к нажимной части сцепления. При нажатии на рычаг это усилие позволяет разъединить диски и прервать передачу тяги от двигателя к коробке передач. Сам шток работает как толкатель: для него важны прямолинейность, состояние торцов и соответствие посадке.

Когда требуется замена

Повод осмотреть шток — сцепление, которое не полностью выключается даже после правильной регулировки привода. Мотоцикл может стремиться двигаться с выжатым рычагом, а включение передач становится затруднённым. Эти признаки бывают связаны и с другими деталями, поэтому замену выбирают по результатам осмотра, а не только по поведению рычага.

На снятом штоке проверяют искривление, задиры, выработку и повреждения контактных концов. Углубление на торце или его расклёпывание меняет условия передачи усилия; погнутый стержень может перемещаться с сопротивлением. Следы перегрева и сильного трения требуют проверки сопряжённых поверхностей: новая деталь не устранит причину повреждения, если она осталась в механизме.

Что сверить при подборе

Сравните деталь со снятым образцом и схемой установленного механизма сцепления. Значение имеют общая длина, диаметр стержня, форма обоих концов и наличие упорной головки. Проверяйте каждый из этих признаков отдельно: близкая длина ещё не означает, что шток правильно сядет и обеспечит нужный ход нажимной части.

• Измеряйте длину между рабочими контактными поверхностями с учётом формы концов.
• Сверяйте диаметр по неповреждённому участку: изношенное место может исказить результат.
• Учитывайте устройство упоров и порядок расположения деталей в механизме выжима.
• Проверяйте исполнение установленного сцепления, особенно если его ранее переделывали или собирали из разных деталей.

Слишком короткий шток может не обеспечить полного выключения сцепления. Слишком длинный способен убрать необходимый свободный ход и оставить нажимную часть под постоянной нагрузкой, вызывая пробуксовку. Несоответствие диаметра или формы торца грозит заеданием и ускоренной выработкой в месте контакта.

Установка и проверка

При разборке сохраните порядок деталей, через которые передаётся усилие выжима. Очистите доступные посадочные и контактные поверхности, осмотрите упоры и ответную поверхность нажимной части. Если конструкция предусматривает отдельный шарик или другой промежуточный элемент, проверьте его состояние и положение по схеме механизма. Детали с выраженной выработкой заменяют вместе с повреждённым штоком.

Устанавливайте шток в предусмотренной ориентации, без забивания и подгонки торцов. Смазку и регулировку выполняйте по инструкции к конкретному механизму сцепления. После сборки выставьте свободный ход привода и убедитесь, что рычаг перемещается плавно, возвращается без задержек, а сцепление полностью включается и выключается. Если для нормальной работы приходится выбирать весь запас регулировки, повторно проверьте подбор и последовательность сборки.
