Храповик на барабан МИНСК с шайбой VDK

Храповик на барабан МИНСК с шайбой VDK предназначен для замены изношенной детали храпового механизма. Его задача — участвовать в передаче вращения через зацепление: рабочие выступы сцепляются с ответной частью при движении в нужном направлении. От состояния этих поверхностей зависит, насколько уверенно механизм подхватывает нагрузку. При подборе важны не только название техники, но и соответствие храповика установленному барабану.

Конструкция и признаки износа

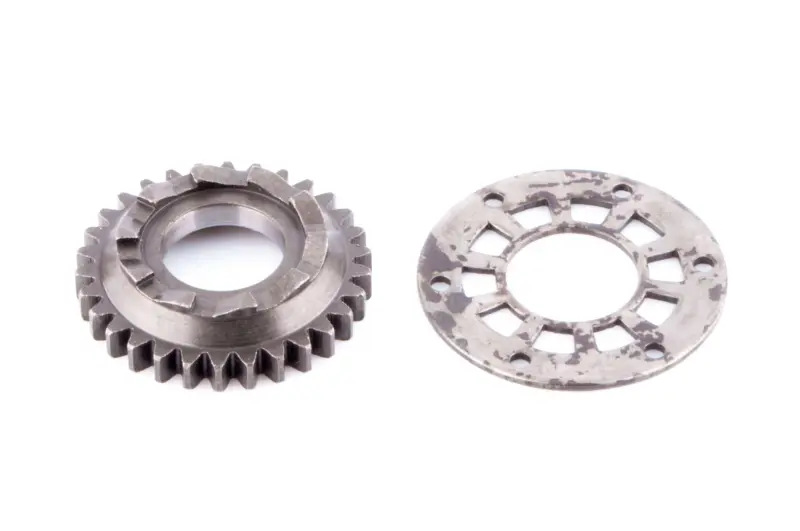

Храповик имеет центральное посадочное отверстие, наружный зубчатый венец и выступы на торцевой стороне. Вместе с ним предусмотрена шайба с центральным отверстием и прорезями по окружности. Зубья, торцевые выступы и посадка выполняют разные задачи, поэтому сравнивать деталь только по наружному диаметру недостаточно. Шайбу также подбирают по форме и расположению отверстий: случайная замена другой плоской деталью может нарушить сборку.

Поводом для проверки храповика служат проскальзывание при приложении усилия, непостоянный подхват и повторяющиеся щелчки вместо уверенного зацепления. После разборки ищут сколы, закруглённые рабочие кромки, трещины и неравномерную выработку. Посадочное отверстие проверяют на повреждения и следы перекоса, шайбу — на деформацию и износ краёв прорезей. Такие симптомы могут быть связаны и с ответной частью механизма, поэтому замена одного храповика без осмотра сопряжённых поверхностей не всегда устраняет причину.

Что сверить при подборе

Сопоставьте снятый храповик с заменой по диаметру и глубине посадки, общей высоте, наружному диаметру, числу и профилю зубьев. Отдельно проверьте расположение, высоту и направление рабочих поверхностей торцевых выступов. Для шайбы сравните толщину, центральное отверстие, прорези и небольшие отверстия по окружности. Даже близкие по внешнему контуру детали могут иметь разное зацепление или посадку: несовпадение обнаружится уже при сборке либо под нагрузкой.

Замена и проверка сборки

При разборке сохраните порядок расположения шайб, втулок и фиксаторов, которые есть в механизме. До установки удалите с посадочных и сопряжённых поверхностей загрязнения и металлические частицы, осмотрите барабан и ответную часть храповика. Задиры, разбитая посадка и повреждённые зубья соседней детали ускоряют износ новой. Деформированные шайбы и повреждённые фиксаторы также требуют замены; повторно использовать их ради сохранения прежней сборки не стоит.

Устанавливайте храповик и шайбу в порядке и ориентации, предусмотренных конструкцией механизма. Если деталь не садится на место без перекоса, проверьте совпадение посадки и положение сопряжённых частей, а не притягивайте её крепежом. Способ фиксации, затяжку и смазку выбирают по руководству к конкретному механизму. До окончательной сборки вручную проверьте движение и срабатывание зацепления: не должно быть заклинивания или неполного сцепления выступов. Ошибка в подборе или положении шайбы может вызвать осевое смещение, проскальзывание и повреждение кромок под нагрузкой.
