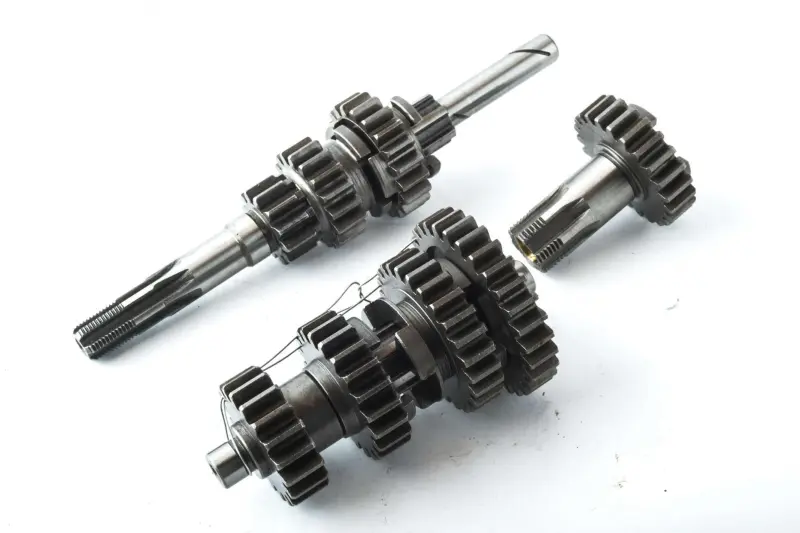

Коробка передач в сборе МИНСК VDK

Коробка передач в сборе МИНСК VDK предназначена для передачи крутящего момента и изменения передаточного отношения между двигателем и приводом колеса. От состояния её валов и шестерён зависят включение передач, работа под нагрузкой и удержание выбранной ступени. Такой узел нужен при ремонте механической части коробки, когда повреждения затрагивают несколько сопряжённых деталей и заменой одной шестерни уже не обойтись.

Валы и шестерни

Конструкция включает валы с установленными зубчатыми колёсами, шлицевыми участками и посадочными поверхностями. Зубья передают усилие между валами, а шлицы обеспечивают соединение с сопряжёнными деталями. При подборе имеют значение не только внешний контур сборки, но и расположение каждой шестерни, её ширина, число зубьев и форма элементов зацепления. Даже небольшое отличие посадки может помешать установке или нарушить работу коробки после сборки двигателя.

Когда требуется замена

Повод осмотреть коробку — нарастающий вой на отдельных передачах, хруст при переключении, самопроизвольное выключение передачи под нагрузкой или металлические частицы в масле. При разборке проверяют зубья на сколы и выкрашивание, шлицы — на смятие, посадочные поверхности — на задиры и следы проворачивания. Причинами повреждений могут быть недостаток смазки, износ подшипников и ударные нагрузки. Эти симптомы также требуют проверки механизма переключения: замена валов и шестерён не устранит неисправность изношенных вилок.

Что сверить со снятыми деталями

Ориентируйтесь на исполнение двигателя и геометрию разобранной коробки. Сопоставьте длину валов, диаметры и положение посадок под подшипники, шлицевые окончания, резьбовые участки и канавки под стопорные кольца. Затем сравните зубчатые колёса: число зубьев, ширину, порядок расположения и сопряжение с соседними деталями. Отдельного внимания требуют поверхности, с которыми взаимодействуют вилки переключения. Совпадения общего вида недостаточно, если отличаются расстояния между посадками или положение шестерён.

Установка и проверка

Замена требует доступа к внутренним деталям коробки и разборки двигателя в объёме, предусмотренном его конструкцией. При снятии сохраняют порядок шайб, втулок и стопорных колец, чтобы затем сверить сборку с руководством по ремонту. Одновременно осматривают подшипники валов, вилки и сопряжённые поверхности картера. Изношенные подшипники, повреждённые стопоры, уплотнения и прокладки заменяют по состоянию и требованиям руководства. Исправные шестерни не компенсируют люфт в опорах или неправильное положение вилки.

Перед окончательным закрытием картера проверяют свободное вращение валов, осевые зазоры и последовательное включение всех передач. Посадки нельзя стягивать крепежом через сопротивление: сначала выясняют, что мешает деталям занять своё место. Неправильный подбор или нарушенный порядок сборки способны вызвать закусывание, повышенный шум и ускоренный износ зубьев. После установки используют масло, предусмотренное для двигателя, и проверяют работу коробки без резкой нагрузки.
