Вариатор задний Honda DIO AF35/48/51/56, алюминий, VDK

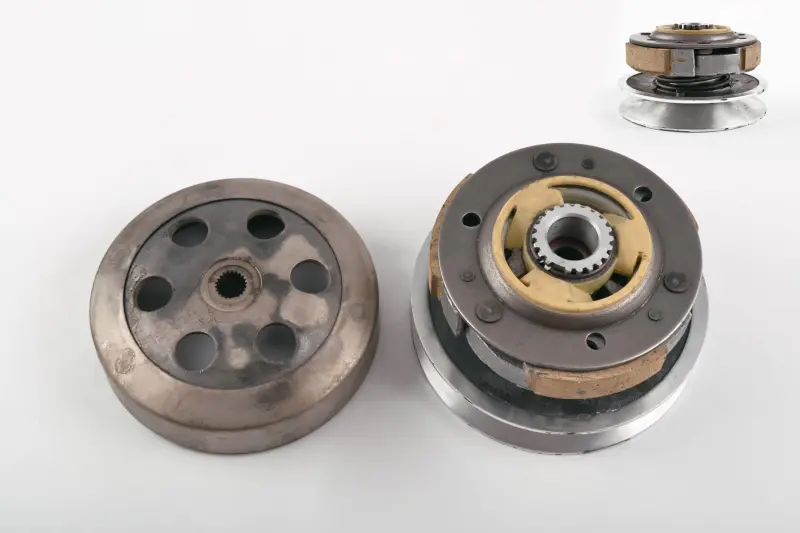

Задний вариатор Honda DIO AF35/48/51/56 с обозначением VDK — ведомая часть ременной трансмиссии скутера. Он работает вместе с передним вариатором: ремень перемещается между щеками шкива, меняя передаточное отношение при разгоне и изменении нагрузки. Исполнение — алюминий. При подборе замены нужно учитывать не только модель скутера, но и посадку, геометрию шкива и сопряжение со сцеплением.

Как работает механизм

Подвижная щека ведомого шкива и пружина позволяют ремню менять рабочий радиус. Центробежное сцепление передаёт вращение через колокол к редуктору, когда обороты двигателя возрастают. На холостом ходу исправное сцепление должно размыкать эту связь. У шкива, пружины и сцепления разные задачи, поэтому рывки при старте и неправильная работа ремня требуют проверки разных частей механизма.

Конструкция включает конические рабочие поверхности шкива, фрикционные колодки сцепления и центральные посадочные отверстия. Гладкость поверхностей, по которым движется ремень, и свободный ход подвижной части влияют на плавность изменения передаточного отношения. Изношенные накладки или повреждённая внутренняя поверхность колокола могут вызывать проскальзывание и дрожь при трогании.

Когда нужна замена

Повод осмотреть задний вариатор — рывки на старте, свист ремня, неравномерный разгон, посторонний шум или перегрев трансмиссии. Такие симптомы сами по себе ещё не указывают на неисправность именно этой детали: похожее поведение бывает при изношенном ремне и загрязнённых поверхностях сцепления. При осмотре ищут канавки и задиры на щеках, трещины, люфт, заедание подвижной части, повреждения накладок. Сильный износ посадки или рабочих поверхностей может потребовать замены всего механизма.

Что сверить со снятой деталью

• Диаметр и профиль щёк, общую высоту сборки и положение шкива относительно ремня.
• Посадочные отверстия, шлицевое соединение там, где оно предусмотрено, и расположение упорных поверхностей.
• Размеры сцепления и колокола, зазоры между ними и способ крепления.
• Соответствие ремня шкиву и последовательность установки втулок, шайб и проставок.

Несовпадение высоты или посадки способно сместить линию ремня, вызвать его ускоренный износ либо не дать правильно закрепить сборку. Если колокол и сцепление не подходят друг к другу, возможны постоянное трение или проскальзывание. Ориентируйтесь на устройство снятого механизма и руководство по конкретной модификации скутера.

Особенности установки

Деталь меняют при заглушённом двигателе после снятия крышки трансмиссии. Крепёж отворачивают с подходящим фиксатором, сохраняя порядок шайб и втулок. Для разборки подпружиненной части нужен инструмент, удерживающий пружину: отпускать её без контроля нельзя. Одновременно проверяют ремень, колокол, накладки и состояние доступных подшипников; повреждённые сопряжённые детали заменяют.

Рабочие поверхности ремня и фрикционные накладки должны оставаться чистыми и сухими. При сборке ремень утапливают между щеками ведомого шкива, чтобы он не мешал правильной посадке деталей. Крепёж затягивают с моментом из руководства по скутеру. До запуска проверяют посадку сборки и отсутствие задеваний, устанавливают крышку, затем оценивают плавность трогания и отсутствие посторонних звуков.
