Шайба стопорная передней звезды 4T CB/CG 125/150 VDK

Фиксация передней звезды

Стопорная шайба передней звезды 4T CB/CG 125/150 VDK удерживает ведущую звезду цепного привода от смещения вдоль вала. Обозначение 4T указывает на четырёхтактный двигатель. Деталь нужна при замене изношенного стопора или сборке крепления после снятия звезды. Исправная фиксация помогает сохранить правильное положение звезды относительно цепи: ослабленное крепление допускает её перемещение и ускоряет износ сопряжённых деталей.

Конструкция и причины замены

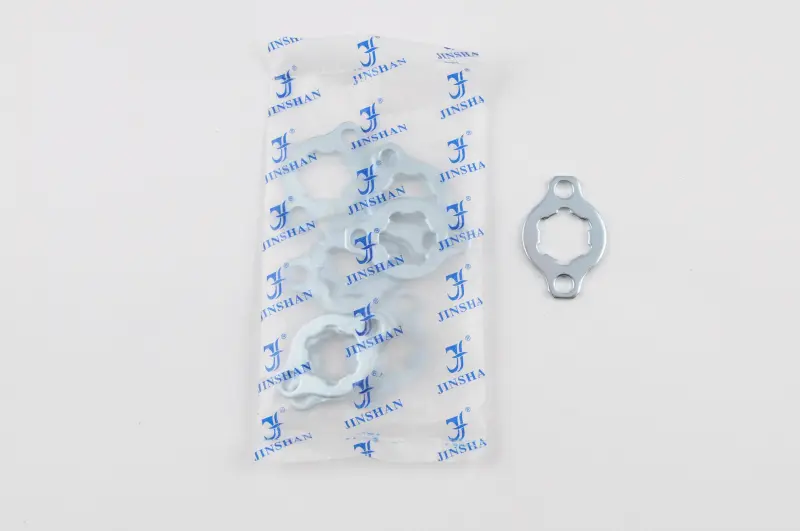

Шайба выполнена в форме плоской фигурной пластины с двумя круглыми крепёжными отверстиями и центральным отверстием с внутренними выступами. При подборе имеет значение весь контур посадки, а не только наружная форма. Центральная часть должна соответствовать посадочному участку вала, а боковые отверстия — креплению звезды. Пластина должна занимать предусмотренное положение без перекоса и принудительного изгиба.

Повод заменить шайбу — трещины, деформация, выработка внутренних выступов, вытянутые крепёжные отверстия или заметное истончение в местах контакта. Следы перемещения под крепежом также требуют проверки. При снятии звезды осмотрите стопор с обеих сторон: повреждение может находиться на обращённой к звезде поверхности. Погнутую пластину не стоит выправлять для повторной установки, а разбитые отверстия — компенсировать более сильной затяжкой.

Что сверить со снятой деталью

Сопоставьте форму и размеры центрального отверстия, расположение внутренних выступов, расстояние между центрами крепёжных отверстий и их диаметр. Проверьте толщину пластины и наружный контур: новая шайба должна правильно размещаться в креплении, не мешая соседним деталям. Одного совпадения обозначения двигателя недостаточно для проверки посадки. Учитывайте фактическое исполнение установленной звезды и вала, особенно если привод ранее переделывали.

Заодно проверьте состояние канавки под стопор, шлицев вала, посадки звезды, резьбы и крепёжных болтов. Новая шайба не устранит люфт, вызванный износом вала или самой звезды. Если повреждены сопряжённые поверхности, причину нужно устранить вместе с заменой стопора. Изношенный или повреждённый крепёж также заменяют; затягивать болт с испорченной резьбой недопустимо.

Особенности установки

Работайте при заглушённом двигателе, исключив случайный запуск. Откройте доступ к передней звезде, удалите загрязнения вокруг крепления и запомните положение снятой пластины. После снятия крепежа освободите стопор предусмотренным конструкцией способом. Очистите посадочные поверхности и установите новую шайбу в рабочее положение. В креплении с канавкой пластину совмещают с ней и поворачивают до совпадения отверстий со звездой. Не протягивайте неправильно севшую деталь болтами и не подгоняйте её ударами.

Крепёж сначала наживите вручную, затем затяните по требованиям руководства к технике. После сборки проверьте прилегание пластины и отсутствие непредусмотренного осевого перемещения звезды. При ручном проворачивании привода держите руки в стороне от цепи и зубьев. Неправильная толщина, несовпадение посадки или перекос могут помешать стопору удерживать звезду, даже если болты удалось затянуть.
