Глушитель 4T GY6 50 NAVIGATOR VDK

Глушитель 4T GY6 50 NAVIGATOR VDK предназначен для отвода отработавших газов и снижения шума выхлопа. Обозначение 4T указывает на четырёхтактный двигатель. Деталь заменяют при прогаре корпуса или трубы, разрушении внутренних перегородок и повреждении креплений. Исправная выпускная система работает без прорыва газов через соединения и без металлического дребезга.

Конструкция и признаки износа

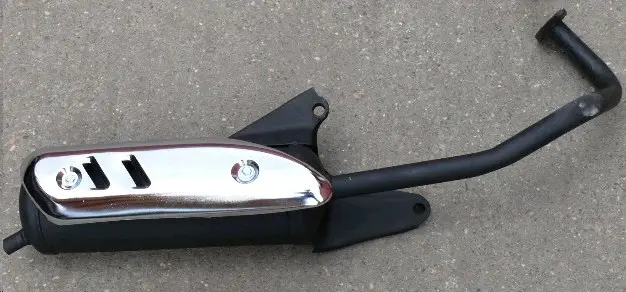

Глушитель имеет чёрный корпус, изогнутую подводящую трубу с присоединительным фланцем и кронштейны с отверстиями для крепления. Снаружи расположен блестящий защитный экран с прорезями, закреплённый на корпусе. Он прикрывает часть горячей поверхности, но не делает её холодной: после работы двигателя к обслуживанию приступают только после остывания выпуска.

Повод осмотреть глушитель — заметно более громкий выхлоп, звон внутри корпуса, трещины возле сварных соединений или следы сажи вокруг повреждений. Коррозия и вибрация со временем ослабляют стенки и крепления, а удар снизу может деформировать трубу. При этом резкий звук возле головки двигателя бывает связан с негерметичным стыком, а дребезг — с ослабленным экраном. Проверка этих мест помогает понять, нужна ли замена всего глушителя или достаточно восстановить соединение.

Что сверить при подборе

Ориентируйтесь на обозначение двигателя и геометрию снятого выпуска. Даже при совпадении названия несовпадающие крепления не позволят установить деталь без напряжения. Сравните форму и положение фланца, расстояние между его отверстиями, изгиб подводящей трубы, расположение кронштейнов и общие габариты корпуса. Также проверьте направление выходного патрубка и положение защитного экрана относительно соседних деталей.

Глушителю нужен зазор до колеса, пластика, проводки и шлангов. Труба не должна упираться в детали скутера, а корпус — мешать работе подставки. Если отверстия совпадают только после сильного оттягивания трубы, крепёж будет постоянно нагружен. Такая установка может привести к трещинам кронштейнов, утечке выхлопа и повреждению шпилек. Подгибать выпуск ради совмещения креплений не стоит.

Замена и проверка

На остывшем двигателе поддержите корпус глушителя и освободите крепления, не оставляя его вес на соединении с головкой. После снятия осмотрите шпильки, резьбу, опорные места и уплотнение выпускного стыка. Повреждённую или обжатую прокладку заменяют подходящей новой; изношенные гайки и болты также требуют замены. Сопрягаемые поверхности очищают от остатков старого уплотнения, не повреждая посадочное место.

При установке сначала наживите крепёж у двигателя и на кронштейнах, затем выровняйте глушитель без перекоса. Окончательную затяжку выполняют в порядке и с моментом, предусмотренными руководством по технике. После запуска проверьте, нет ли прорыва газов возле фланца, постороннего звона и касания соседних деталей. После пробной работы и полного остывания повторно осмотрите крепления и стыки.
