Пружина педали тормоза Delta, Alpha, Active VDK

Пружина педали тормоза Delta, Alpha, Active VDK нужна для возврата педали в исходное положение после нажатия. При торможении она растягивается, а после снятия усилия стягивается и помогает педали вернуться к упору. От исправности пружины зависит чёткость обратного хода: педаль не должна оставаться опущенной или требовать подъёма носком обуви.

Конструкция и причины замены

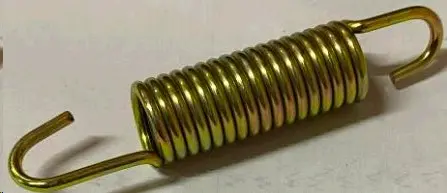

Деталь выполнена в виде плотно навитой цилиндрической пружины с двумя открытыми крючками на концах. Крючки соединяют подвижную педаль с неподвижной точкой крепления. Удлинённые концы позволяют зацепить пружину за предусмотренные места, поэтому при подборе значение имеет не только длина витой части, но и форма каждого зацепа.

Пружину меняют при обрыве, трещинах возле крючков, заметном растяжении или деформации концов. Поводом для осмотра служат вялый возврат педали, её зависание после отпускания и соскакивание зацепа. Глубокая коррозия и протёртые участки в местах крепления также требуют внимания: повреждение проволоки ослабляет деталь. При этом тугой ход педали может быть связан с заеданием её оси или тормозного привода — одной заменой пружины такую причину не устранить.

Что сверить со снятой пружиной

Ориентируйтесь на геометрию детали и расположение креплений на технике. Сравните общую длину без растяжения, длину и наружный диаметр витой части, толщину проволоки. Отдельно проверьте вылет, изгиб и взаимное положение крючков, а также ширину их раскрытия. Зацеп должен входить в своё крепление и удерживаться в нём при всём ходе педали. Сильно вытянутую старую пружину нельзя использовать как точный образец исходной длины: дополнительно учитывайте расстояние между креплениями и штатное положение педали.

Слишком длинная или слабая пружина может не обеспечить уверенного возврата. Слишком короткая либо чрезмерно жёсткая увеличит усилие на педали и нагрузку на зацепы. Неподходящий изгиб крючка способен вызвать перекос, трение о соседние детали или соскакивание при движении. Не подгоняйте новую пружину обрезанием витков и перегибанием концов: это меняет её работу и создаёт места возможного излома.

Установка и проверка

Зафиксируйте технику устойчиво, разгрузите педаль и запомните расположение обоих зацепов старой пружины. Снимайте её подходящим инструментом, контролируя натяжение и удерживая пальцы вне направления возможного срыва. Осмотрите отверстия, проушины и упор педали: вытянутые крепления, острые кромки и выработка могут повредить новую деталь. Если изношены втулка или ось педали, их состояние тоже нужно устранить, иначе свободного возврата может не быть.

Установите пружину в штатные точки крепления без перекручивания и контакта с соседними деталями. Несколько раз нажмите и отпустите педаль: она должна двигаться без заеданий, самостоятельно возвращаться к упору, а крючки — оставаться на месте. Проверьте свободный ход по руководству к технике и убедитесь, что после отпускания тормоз не остаётся поджатым. Натяжением пружины не исправляют неверную регулировку тормозного привода.
