Втулки прижимного пальца мотоблока 180N/195N, пара, TTG AMG-3

Втулки прижимного пальца для мотоблока 180N/195N, пара, TTG AMG-3 предназначены для замены изношенных втулок в соединении с пальцем. Они задают его посадку и отделяют поверхность пальца от посадочного места в механизме. Состояние этого соединения влияет на точность перемещения: при увеличенном зазоре палец получает лишнюю свободу, а усилие передаётся с люфтом.

Конструкция и назначение

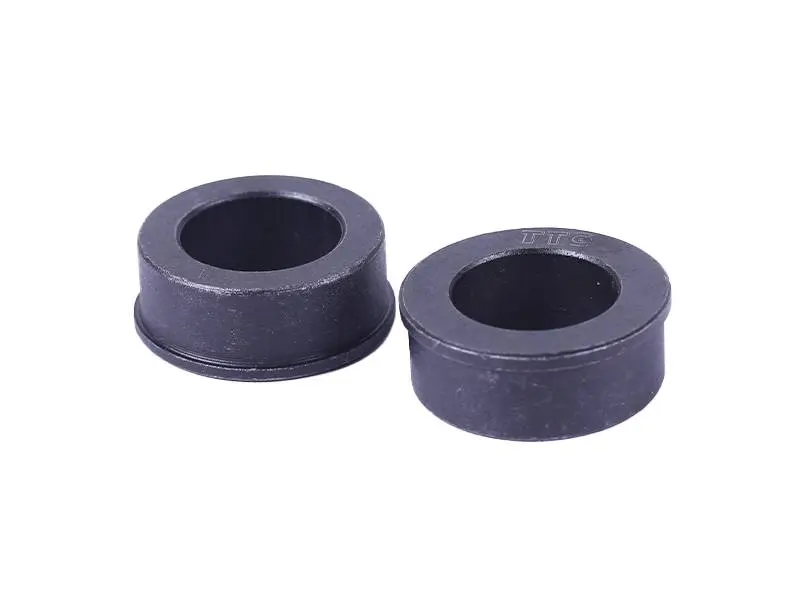

В пару входят две втулки с центральным отверстием и наружным буртиком. Отверстие служит для размещения пальца, а буртик определяет положение втулки по глубине в соответствующем посадочном месте. При подборе нужно учитывать и цилиндрическую часть, и форму выступа: совпадения одного диаметра недостаточно. На детали нанесена маркировка TTG; обозначение AMG-3 сохранено в названии.

Втулки меняют при выработке отверстия, появлении заметного люфта, повреждении кромок или нарушении посадки. Возможные признаки износа соединения — стук при смене направления нагрузки, перекос пальца и неравномерное движение механизма. Такие симптомы стоит проверять разборкой: причиной может оказаться не только втулка, но и изношенный палец либо разбитое отверстие, в котором она закреплена.

Что сверить при подборе

Ориентиром служат снятые втулки и размеры сопряжённых деталей. Изношенное отверстие старой втулки может быть овальным, поэтому его нельзя принимать за точный образец требуемого зазора. Палец проверяют в нескольких местах, обращая внимание на ступеньки, задиры и участки односторонней выработки.

• Сопоставьте внутренний диаметр втулки с диаметром исправного пальца.
• Проверьте наружный диаметр цилиндрической части и размер посадочного отверстия.
• Сверьте длину втулки, диаметр и толщину буртика.
• Сравните расположение обеих втулок в соединении и направление их установки.

Слишком свободная посадка оставит люфт даже после замены. Чрезмерно тесное сопряжение может затруднить движение пальца, а неподходящая длина или толщина буртика — помешать правильной сборке. Втулка также не устраняет выработку самого пальца: если он повреждён, состояние сопряжения оценивают целиком и при необходимости заменяют обе изношенные детали.

Особенности замены

До разборки технику останавливают, исключают случайный запуск и снимают нагрузку с соединения. Запоминают положение втулок, пальца и его фиксаторов. Старые втулки извлекают без повреждения посадочных поверхностей, затем удаляют грязь и проверяют отверстия на задиры, трещины и следы проворачивания. Повреждённое посадочное место требует отдельного устранения дефекта.

Новые втулки устанавливают ровно, без перекоса, с опорой, подходящей по форме и размеру. Если требуется запрессовка, усилие передают на втулку так, чтобы не смять буртик и кромку отверстия. Не используют палец для принудительного выравнивания перекошенной детали. Смазку и способ фиксации выбирают по требованиям обслуживаемого механизма.

При сборке осматривают палец и его стопорные детали; повреждённые фиксаторы заменяют. После установки проверяют правильность посадки обеих втулок, удержание пальца и движение соединения без заедания. Оставшийся люфт или тугой ход — повод повторно проверить размеры и соосность до возвращения техники в работу.
