Катушка зажигания для мотоблока 188F (13Hp) GN 5-6 KW AMG-3

Катушка зажигания для двигателя мотоблока 188F (13Hp — 13 л. с.) формирует высоковольтный импульс, необходимый для искры на свече. От исправности катушки зависит воспламенение смеси при запуске и во время работы двигателя. В обозначение детали также входят GN 5-6 KW и AMG-3: эти индексы стоит учитывать при сверке с заменяемой катушкой.

Конструкция и причины замены

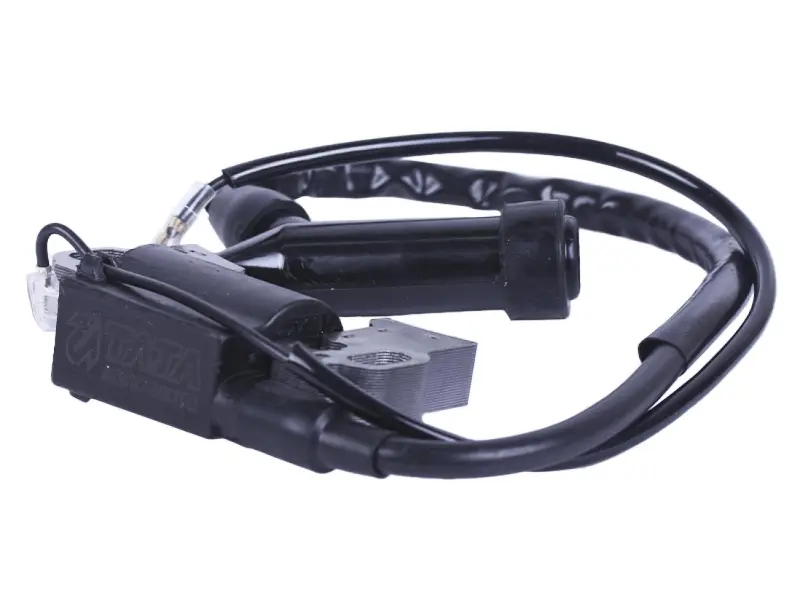

Катушка имеет корпус с сердечником и крепёжными отверстиями, высоковольтный провод со свечным колпачком и тонкий провод с контактным наконечником. При подборе имеет значение расположение всех этих частей: корпус должен встать на штатное место, а провод — дотянуться до свечи без натяжения. Колпачок закрывает соединение с выводом свечи, поэтому его посадка также требует проверки.

Повод проверить катушку — отсутствие искры, затруднённый запуск, перебои или остановка двигателя после прогрева. Такие симптомы могут возникать и из-за свечи, повреждённого провода либо системы остановки двигателя, поэтому сами по себе они ещё не означают поломку катушки. Трещины корпуса, следы пробоя изоляции, обгоревшие контакты и повреждения высоковольтного провода помогают определить причину неисправности. Если сбой появляется только после нагрева, проверка на холодном двигателе может его не выявить.

Что сверить при подборе

Сравните снятую деталь с заменой по форме сердечника, расположению и расстоянию между крепёжными отверстиями, положению корпуса относительно маховика. Проверьте длину и направление выхода высоковольтного провода, форму свечного колпачка и соединение тонкого провода. Одного совпадения мощности двигателя недостаточно: разная геометрия крепления или сердечника может помешать правильной установке даже у внешне близких катушек.

Осмотрите место установки и путь провода к свече. Провод не должен проходить вплотную к горячим поверхностям, попадать под кожух или касаться подвижных частей. Если старый провод перетёрся, при замене нужно устранить и причину повреждения. Растрескавшийся колпачок, ослабленный контакт и неисправную свечу также стоит заменить по результатам осмотра, иначе перебои могут сохраниться с новой катушкой.

Особенности установки

Работайте на остывшем двигателе, исключив случайный запуск. До снятия запомните прокладку проводов и расположение соединений. Очистите посадочные поверхности и установите катушку без перекоса. Зазор между сердечником и маховиком выставляют по руководству именно к двигателю: произвольная настройка может привести к касанию вращающихся деталей или нарушению искрообразования. После затяжки крепления проверьте сохранение зазора и отсутствие контакта с маховиком при его проворачивании.

Верните провода в предусмотренные держатели, надёжно посадите колпачок на свечу и установите снятые защитные детали. Затем проверьте запуск, устойчивость работы после прогрева и штатную остановку двигателя. Неподходящая катушка или ошибочное подключение могут оставить двигатель без искры либо нарушить его выключение. Проверять искру следует подходящим прибором, не удерживая высоковольтный провод рукой.
