Блок двигателя мотоблока 190F GN 5-6 KW AMG-2

Блок двигателя мотоблока 190F GN 5-6 KW AMG-2 — корпусная деталь, на которой собирается двигатель. Она образует основание для размещения цилиндра, валов и крепления сопряжённых частей. От состояния блока зависят правильное положение деталей, герметичность стыков и возможность собрать мотор без перекосов. Его меняют при повреждениях корпуса или износе посадочных мест, когда замена прокладок и отдельных внутренних деталей уже не устраняет причину неисправности.

Конструкция и назначение

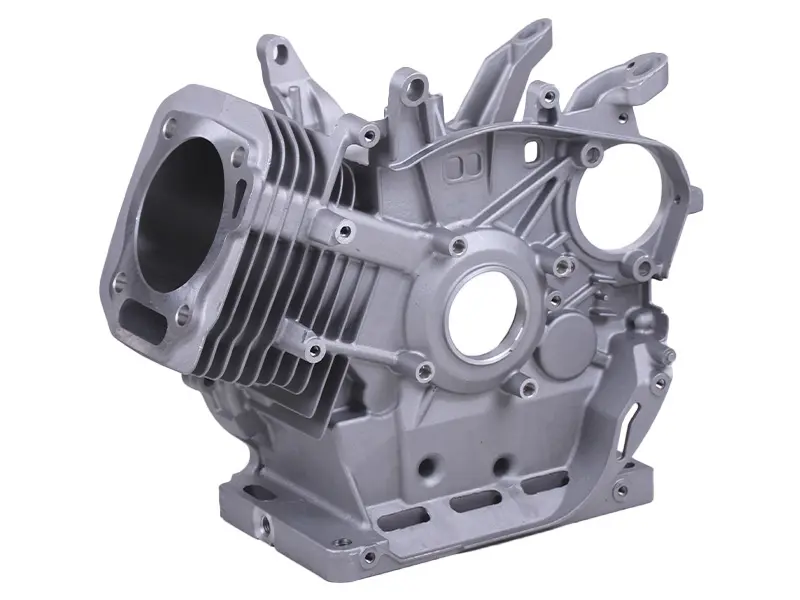

Корпус имеет цилиндровую часть с наружными рёбрами, круглые посадочные отверстия, крепёжные приливы и нижние опоры с отверстиями. Рёбра увеличивают поверхность отвода тепла, а опоры служат для закрепления двигателя. Плоскости прилегания крышек и других сопряжённых деталей должны оставаться ровными: даже небольшой перекос при сборке может нарушить плотность соединения.

Блок воспринимает нагрузки от работы двигателя и удерживает детали в заданном взаимном положении. Поэтому при его оценке проверяют не только наружные стенки. Значение имеют состояние резьбы, кромок отверстий, опор и внутренних посадок. Трещина возле крепления или разбитое посадочное место способны повлиять на работу мотора, даже если остальная часть корпуса выглядит целой.

Когда требуется замена

Поводом для проверки становятся трещины после удара, обломанные крепёжные участки, повреждённая резьба и утечки масла через стенку корпуса. После перегрева проверяют плоскости стыков и состояние цилиндровой части. Глубокие задиры и выраженный износ требуют измерений: решение о замене блока принимают по результатам дефектовки, а не только по следам на поверхности.

Масло возле стыка ещё не означает, что повреждён сам блок. Сначала отделяют дефект корпуса от течи прокладки или уплотнения. Посторонний шум также требует проверки внутренних деталей: установка нового корпуса не устранит износ перенесённого в него подшипника или вала.

Что сверить при подборе

Используйте обозначение 190F GN 5-6 KW AMG-2 и сравните блок со снятой деталью. Проверьте расположение нижних опор, расстояния между креплениями, форму стыков с крышками, размещение резьбовых отверстий и посадок под валы. Для переноса деталей нужны совпадающие присоединительные размеры; одного сходства общего контура недостаточно.

Отдельно сопоставьте цилиндровую часть с поршнем и головкой, которые будут использоваться при сборке. Размеры и допустимые зазоры проверяют измерительным инструментом по документации двигателя. Несовпадение посадки нельзя исправлять затягиванием болтов с усилием: так можно повредить корпус, получить перекос или зажать вращающиеся детали.

Особенности установки

Замена блока требует разборки двигателя. При переносе деталей очищают сопрягаемые поверхности, осматривают подшипники, валы, поршень и крепёж. Прокладки и уплотнения, нарушенные при разборке, заменяют подходящими по размеру. Остатки старого уплотнительного материала и загрязнения не должны попасть внутрь корпуса.

Сборку выполняют с соблюдением последовательности и моментов затяжки для конкретного двигателя. До запуска проверяют свободное вращение механизма, крепление опор и правильность установки крышек. После заполнения маслом согласно требованиям двигателя контролируют стыки на утечки. Заедание или перекос устраняют до запуска, чтобы не повредить новый блок и установленные в него детали.
