Головка цилиндра мотоблока 177F (9 л.с.) в сборе AMG-3

Головка цилиндра в сборе для двигателя мотоблока 177F (9 л.с.), обозначение AMG-3. Закрывает цилиндр сверху, образует часть камеры сгорания и размещает клапанный механизм. От герметичности головки, состояния клапанов и правильного прилегания к цилиндру зависят компрессия, устойчивый запуск и работа двигателя под нагрузкой.

Конструкция и назначение

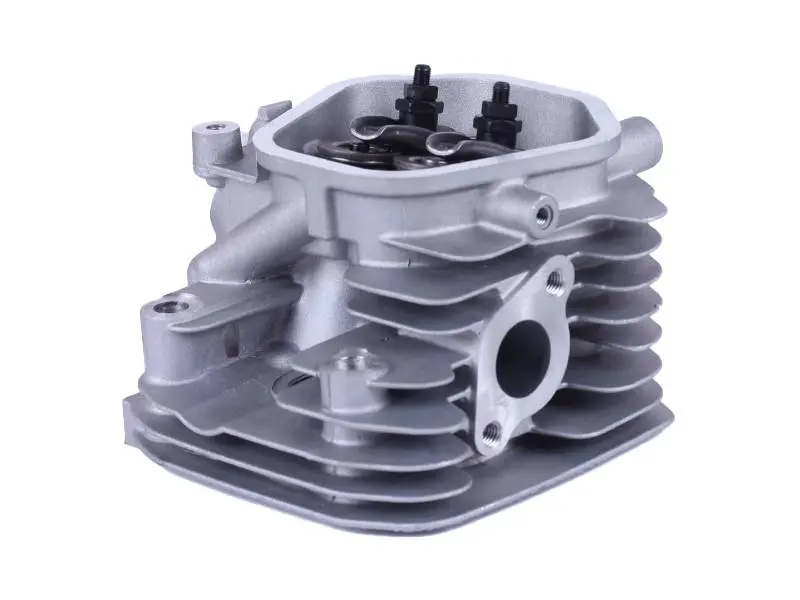

Корпус имеет наружные ребра охлаждения, боковой канал с крепежным фланцем и открытую верхнюю полость клапанного механизма. Ребра увеличивают поверхность отвода тепла. В верхней части расположены коромысла с регулировочными винтами и контргайками: через них движение привода передается клапанам, а регулировка позволяет выставить необходимые зазоры.

Исполнение в сборе удобно при замене поврежденной головки целиком. При этом прокладки, верхнюю крышку, крепеж и присоединяемые детали нужно учитывать отдельно при подготовке ремонта. Рабочие поверхности и отверстия головки должны соответствовать двигателю: одного совпадения общей формы недостаточно для правильной установки.

Когда требуется замена

Поводом проверить головку могут стать потеря компрессии, затрудненный запуск, снижение тяги и следы прорыва газов по стыку с цилиндром. Причиной замены бывают трещины, деформация привалочной плоскости после перегрева, повреждение резьбы или износ мест работы клапанов. Эти симптомы не указывают однозначно на неисправность головки: сначала стоит отделить ее дефекты от повреждения прокладки и неправильных клапанных зазоров.

Что сверить при подборе

Сопоставьте маркировку двигателя со снятой деталью и проверьте расположение крепежных отверстий, форму привалочной поверхности, положение каналов и фланцев. Отдельно сравните посадочное место свечи, крепление крышки, расположение коромысел и точки контакта с приводом клапанов. Присоединяемые детали должны занимать штатное положение без перекоса, расточки отверстий и принудительного стягивания болтами.

Осмотрите старую головку до очистки: следы газов на прокладке и неравномерный отпечаток прилегания помогают найти место нарушения герметичности. После очистки проверьте состояние сопрягаемой поверхности цилиндра. Если оставить повреждение на ней, новая головка не устранит причину утечки. Вместе с головкой следует подготовить подходящую новую прокладку, осмотреть уплотнение верхней крышки, крепеж и элементы привода клапанов.

Особенности установки

Замену выполняют на остывшем двигателе. При разборке сохраняют порядок деталей клапанного привода и защищают открытый цилиндр от грязи. Остатки старой прокладки снимают, не повреждая плоскости, затем устанавливают новую прокладку и головку. Крепеж затягивают постепенно, в последовательности и с моментом, указанными в руководстве двигателя; универсальное усилие для такой работы не подходит.

После сборки проверяют посадку деталей привода, регулируют клапанные зазоры по руководству двигателя и убеждаются, что механизм свободно движется при ручном проворачивании. При первом запуске контролируют герметичность стыков и посторонние звуки. Несовпадение каналов или креплений, перекос при затяжке и неверные зазоры могут привести к утечке газов, перегреву и повреждению клапанного механизма.
