Переднее крепление двигателя Shifeng 240 AMG

Переднее крепление двигателя Shifeng 240 AMG — кронштейн для закрепления передней части двигателя на технике. Он удерживает двигатель в предусмотренном положении и передаёт нагрузку на опорную конструкцию. При замене повреждённого крепления важно восстановить правильное расположение двигателя: несовпадение посадочных точек создаёт напряжение в соединениях и мешает равномерно затянуть крепёж.

Конструкция и причины замены

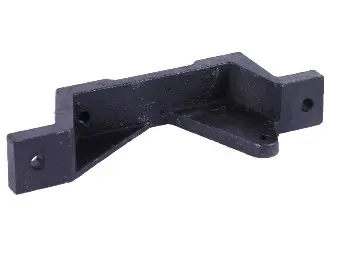

Кронштейн имеет сложную угловую форму, выступающие крепёжные площадки с отверстиями и рёбра между отдельными участками корпуса. Поверхность тёмная. При подборе значение имеет вся геометрия детали: положение площадок, направление выступов и расстояние между отверстиями. Одного сходства по длине или общему силуэту недостаточно.

Поводом для замены служат трещины возле отверстий и в переходах корпуса, сломанные выступы, деформация площадок или разбитые посадочные отверстия. Такие повреждения могут появиться после удара, работы с ослабленным крепежом либо установки с перекосом. Если соединение уже двигалось под нагрузкой, осмотрите не только кронштейн, но и поверхности, к которым он прилегает.

Стук и усиление вибрации в районе опор двигателя требуют проверки креплений, однако сами по себе не доказывают поломку этого кронштейна. Сначала стоит проверить затяжку соединений и состояние соседних опор. Замена целой детали не устранит движение двигателя, если причина осталась в повреждённом крепеже или изношенной сопрягаемой поверхности.

Что сверить со снятой деталью

• Общую форму и ориентацию кронштейна относительно двигателя и мест крепления.
• Количество, диаметр и межцентровые расстояния крепёжных отверстий.
• Высоту и взаимное смещение площадок, толщину участков под крепёж.
• Расположение рёбер и выступов, чтобы они не мешали соседним деталям.
• Прилегание к опорным поверхностям и соответствие используемых болтов посадочным местам.

Сравнивайте размеры между одинаковыми точками старого и нового крепления. Если снятый кронштейн погнут или часть его отломана, дополнительно проверьте расположение ответных отверстий на технике. Повреждённая деталь может дать неверный ориентир, особенно по высоте площадок и углу между ними.

Особенности установки

До снятия крепления двигатель необходимо надёжно поддержать подходящим приспособлением, чтобы разгрузить соединение. Затем снимают крепёж, очищают посадочные поверхности и проверяют резьбу, болты и ответные отверстия. Болты с повреждённой резьбой и деформированные шайбы заменяют; соседние опоры осматривают на трещины и ослабление соединений.

Новый кронштейн устанавливают без принудительного изгиба и стягивания несовпадающих отверстий болтами. Сначала наживляют весь крепёж, проверяют прилегание площадок и положение двигателя, затем затягивают соединения в порядке и с моментом, предусмотренными документацией техники. После снятия поддержки проверяют посадку крепления, а после пробного запуска — отсутствие смещения и постороннего стука. Неправильная геометрия или перекос при затяжке могут привести к повторным трещинам и повреждению крепежа.
