Втягивающее реле стартера мотоблока 178F/186F (6/9 л.с.) TTG AMG-5

Втягивающее реле стартера для мотоблока с двигателем 178F/186F (6/9 л.с.) — деталь, которая при запуске перемещает привод стартера и замыкает силовые контакты его электродвигателя. В обозначении сохранены TTG AMG-5. Реле меняют отдельно, когда неисправность связана с его механизмом или контактами, а остальной стартер пригоден к дальнейшей работе.

Конструкция и работа

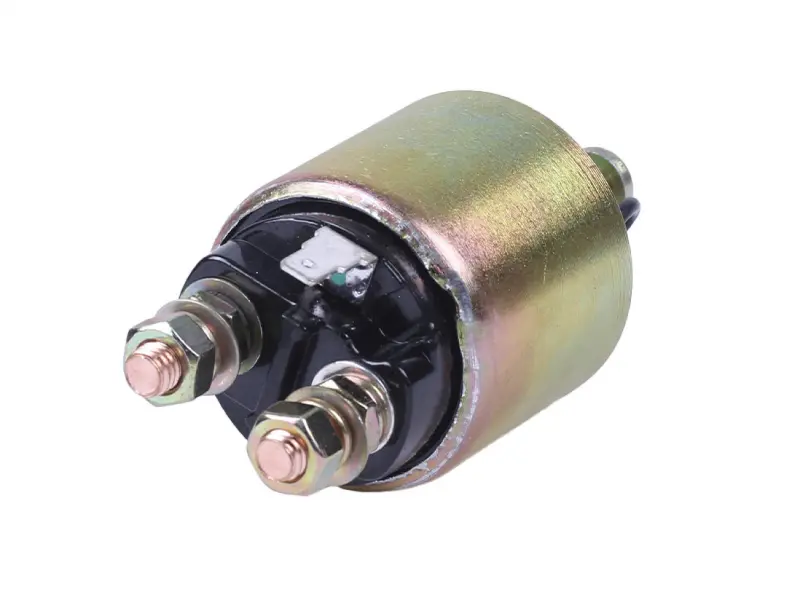

У реле цилиндрический корпус и чёрная торцевая крышка. На крышке расположены два крупных резьбовых вывода с гайками и шайбами, а также плоский контакт управления. Силовые выводы служат для подключения проводов питания стартера, контакт управления — для подачи команды запуска. Расположение выводов нужно учитывать при подборе: наконечники должны подходить к своим местам без натяжения проводов.

При срабатывании втягивающее воздействует на привод стартера и соединяет силовые контакты. После отпускания команды запуска механизм должен вернуться в исходное положение. Поэтому для исправной работы имеют значение и надёжный контакт внутри реле, и свободное перемещение его подвижной части. Подгорание контактов, заедание механизма или повреждение обмотки могут нарушить запуск.

Когда требуется замена

Повод проверить втягивающее — щелчок без вращения стартера, периодические пропуски срабатывания либо отсутствие реакции на команду запуска. Если стартер продолжает работать после отпускания ключа, возможны залипание силовых контактов или заедание механизма. Такие симптомы требуют проверки, но сами по себе ещё не доказывают неисправность реле: похожее поведение вызывают разряженная батарея, окисленные соединения и плохой контакт массы.

При осмотре обращают внимание на трещины крышки, подвижность выводов, следы перегрева и повреждённую резьбу. Ослабленное соединение силового провода нагревается под нагрузкой и ухудшает питание стартера. Если вывод проворачивается в крышке, затягивать его с дополнительным усилием нельзя: можно повредить внутреннее соединение.

Что сверить со снятой деталью

Ориентируйтесь на установленный стартер, а не только на обозначение двигателя. Сопоставьте способ крепления реле, положение крепёжных отверстий, размеры корпуса и посадочной части. Отдельно проверьте форму и соединение подвижного привода: реле должно правильно взаимодействовать с механизмом стартера, без перекоса и ограничения хода.

Сверьте рабочее напряжение по маркировке старого реле или документации стартера. Также сравните расположение и резьбу силовых выводов, исполнение управляющего контакта и доступное место для проводов. Несовпадение этих параметров может помешать установке, вызвать ненадёжное соединение или неправильную работу привода.

Установка и проверка

До разборки отключите аккумулятор, начиная с минусовой клеммы, и отметьте подключение каждого провода. Сняв старое реле, осмотрите наконечники, изоляцию проводов, крепёж и место соединения с приводом. Подгоревшие наконечники и повреждённые провода стоит привести в порядок вместе с заменой реле, иначе причина нагрева останется.

Новое реле закрепляют без перекоса, правильно соединяя его подвижную часть с приводом стартера. Гайки выводов затягивают по требованиям изготовителя стартера, не допуская проворачивания шпилек. После подключения аккумулятора проверяют короткий запуск: стартер должен включаться по команде и прекращать работу после её снятия. Повторные попытки при заедании или нагреве соединений прекращают до устранения причины.
