Карбюратор для мотоблока 168F/170F (6,5/7 л.с.) GN 2-3,5 KW AMG-6

Карбюратор для мотоблока с двигателем 168F/170F (6,5/7 л.с.) готовит топливно-воздушную смесь и дозирует её подачу во впуск. От его состояния зависят запуск, устойчивость оборотов и реакция двигателя на нагрузку. Обозначения исполнения: GN 2-3,5 KW AMG-6. При замене нужно сопоставить крепления и управление со снятым карбюратором: одного совпадения обозначения двигателя недостаточно для проверки посадки.

Устройство и причины замены

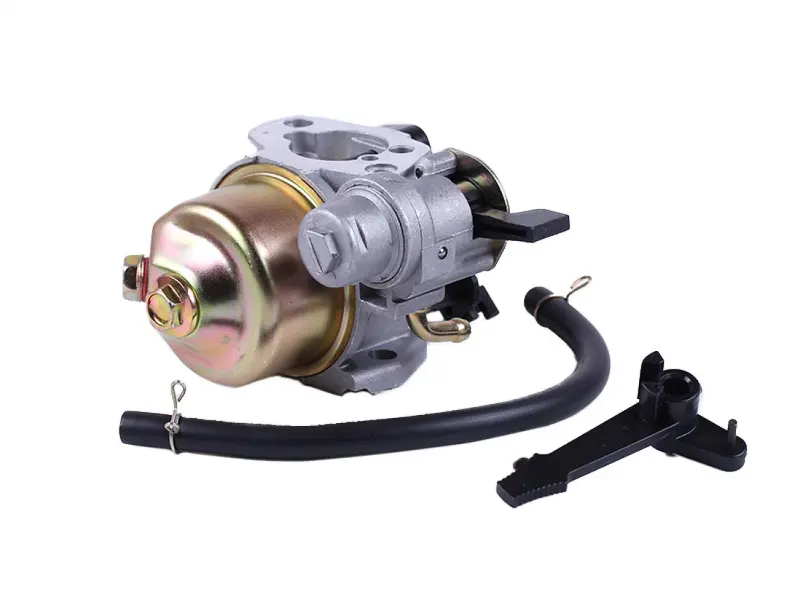

В нижней части корпуса расположена поплавковая камера, сбоку — топливный штуцер и рычаги управления. Камера поддерживает запас бензина для дозирующей системы, а заслонки регулируют прохождение воздуха и смеси. Отверстия во фланцах служат для крепления и совмещения с впускным трактом. Правильное соединение этих поверхностей помогает исключить подсос воздуха в обход карбюратора.

Повод проверить карбюратор — затруднённый запуск, неустойчивые обороты, провалы при увеличении нагрузки или подтекание бензина. Такие симптомы могут возникать при засорении каналов, нарушении работы поплавкового механизма и износе запорной иглы. Но сами по себе они ещё не означают, что нужна замена целиком. Новый карбюратор имеет смысл ставить при повреждении корпуса, износе посадок осей заслонок или неисправности, которую уже не удаётся устранить очисткой и заменой доступных внутренних деталей.

Что сверить со снятой деталью

• Расположение крепёжных отверстий, расстояние между ними и форму прилегающих фланцев.
• Размер и расположение проходных отверстий со стороны двигателя и воздушного фильтра.
• Направление топливного штуцера и возможность проложить шланг без перегибов и натяжения.
• Форму рычагов, точки крепления тяг и пружин, направление движения заслонок.
• Свободное место под поплавковую камеру и доступ к управлению после сборки.

Сравнивать удобнее по снятому карбюратору, сохранив рядом прокладки и проставку. Даже при совпадающих отверстиях иной рычаг может изменить ход тяги, а развёрнутый штуцер — помешать подключению топлива. Нельзя компенсировать несовпадение креплений затяжкой с перекосом или изгибом штатных тяг: это создаёт подсос воздуха либо мешает заслонке возвращаться в нужное положение.

Замена и проверка

Работу выполняют на остывшем двигателе с перекрытой подачей топлива. Остатки бензина сливают в подходящую ёмкость. До отсоединения тяг и пружин фиксируют их расположение, затем снимают карбюратор, не допуская попадания грязи во впуск. Прилегающие поверхности очищают, проверяют проставку, топливный шланг и его крепления. Повреждённые прокладки и потрескавшийся шланг заменяют вместе с карбюратором.

При сборке совмещают каналы и прокладки, равномерно затягивают крепёж и возвращают тяги в штатные отверстия. Заслонки должны двигаться свободно, без заедания и упора в соседние детали. После открытия подачи топлива проверяют соединения и камеру на течь; запускать двигатель при подтекании нельзя. Затем проверяют запуск, устойчивость оборотов и работу под нагрузкой. Настройку выполняют по требованиям конкретного двигателя: неверная смесь может вызывать перегрев, потерю мощности или повышенный расход бензина.
