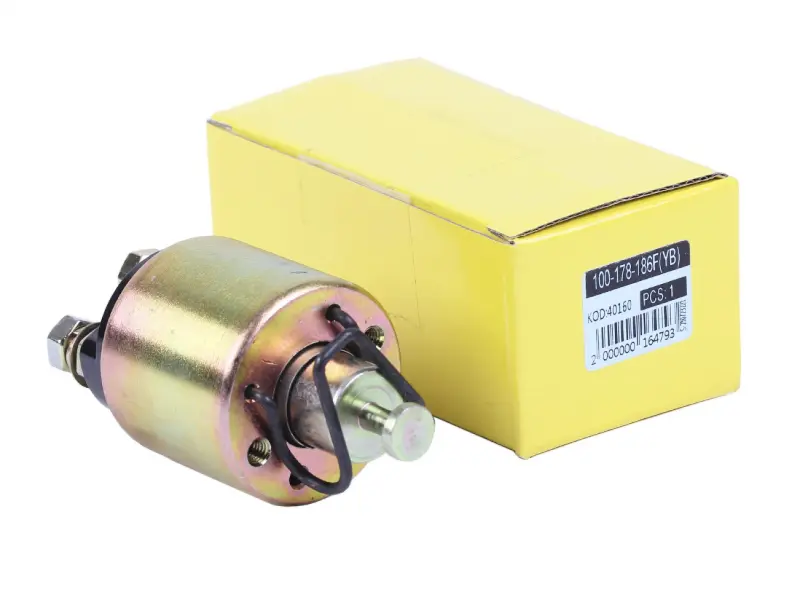

Втягивающее реле стартера для мотоблока 178F/186F 6/9Hp Y-BOX

Втягивающее реле стартера предназначено для системы запуска мотоблока с обозначениями 178F и 186F, указанной мощностью 6/9Hp. Деталь устанавливается на стартер и участвует в моменте пуска: при включении стартера она подводит привод к венцу двигателя и обеспечивает силовое соединение для прокручивания коленчатого вала. После отпускания запуска привод должен вернуться в исходное положение, чтобы стартер не оставался в зацеплении с работающим мотором.

Когда нужна замена

На неисправность обычно указывают щелчок без прокручивания двигателя, отсутствие реакции на запуск, нестабильное срабатывание или ситуация, когда стартер продолжает оставаться включённым после отпускания кнопки либо ключа. Причина не всегда находится только во втягивающем реле: похожие признаки дают разряженная батарея, окисленные соединения, повреждённый провод, изношенные контакты или неисправность самого стартера. Но если питание и проводка проверены, а механизм срабатывает с перебоями, реле меняют вместе с осмотром стартера.

Подбор по снятой детали

Обозначения 178F и 186F, а также 6/9Hp относятся к указанной применяемости и помогают сузить выбор, однако для точной установки необходимо сопоставить деталь со снятой. Сверяют форму корпуса, расположение силовых выводов и управляющего контакта, точки крепления, число крепёжных отверстий, посадку на стартере и положение штока. Важно, чтобы провода после монтажа прокладывались без натяга и не касались горячих либо подвижных частей. Нельзя подбирать втягивающее только по общему внешнему сходству: отличия в креплении или ходе штока способны оставить привод вне зацепления либо не дать ему вернуться.

Установка и проверка

Работу начинают с отключения питания, чтобы исключить случайное срабатывание стартера и короткое замыкание на силовом выводе. Перед снятием полезно отметить расположение проводов, затем очистить клеммы и места контакта от грязи и окислов. Реле закрепляют без перекоса, подключают провода к тем же выводам и надёжно затягивают крепёж. После сборки проверяют, что привод стартера свободно перемещается, а провода не пережаты крышкой или крепежом. Первый запуск выполняют короткими включениями: стартер должен уверенно прокручивать двигатель, а после прекращения запуска — полностью отключаться.

При замене стоит осмотреть клеммы, гайки силовых выводов, защитные колпачки проводов и состояние привода стартера. Подгоревшие или ослабленные соединения увеличивают сопротивление и могут создавать впечатление неисправного реле даже после установки новой детали.
